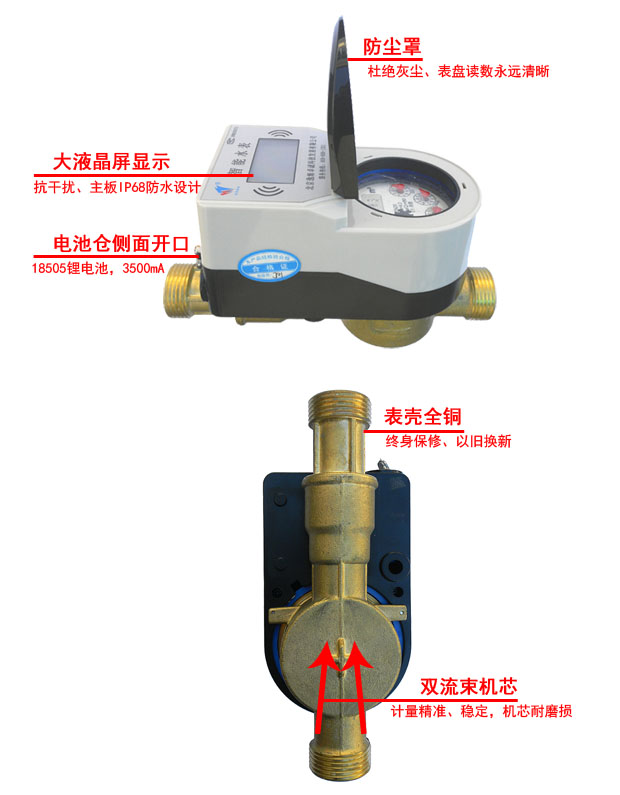

本水表是用來計量流經自來水管道水的體積總量的儀表，適用于單向、非脈沖水流。智能IC卡（冷水、熱水、純凈水）水表以自來水行業最常用，無故障，普通濕式水表為母體表，采用國際上的微功耗，超大型大規模集成電腦芯片模塊，以高集成化工業手段而設計制造的可靠電子控制器，配以本公司研發的超低功耗，大扭距輸出的無壓損電機控制閥等相結合生產制造的新一代智能化水表，是集預付費，自動計費，報警及防止不當使用等功能于一體的高品質產品。具有計量準確，性能可靠，結構先進等特點，產品性能指標符合建設部CJ/133—2012標準和本企業標準，主要用于住宅和企業用水的計量與收費工作，該水表是以自來水公司和房產物業公司等水管部門現代管理的理想計量收費器具。

一、主要技術性能：

1． 被測水溫：0o—30oC（熱水表30oC-90 oC）

2． 水表的公稱壓力1Mpa

3． 流量表：（流量范圍見下表）

4．水表的最大允計誤差：從包括最小流最qmin至不包括分界流量的低區±5%包括分界流量至包括過載流量的高區±2%。

5．管道的水壓度大于0.02 Mpa.

二、使用說明：

IC卡智能冷水表計量和監控數據是通過水表和液晶顯示并用IC卡傳遞數據，液晶顯示如下圖所示：

圖一 IC卡水表液晶布局

A 顯示水量體積單位： m^.3

B 顯示容量為四位整數，一位小數。

C 特定狀態顯示內容為： “本次購量”，“剩余用量”，“累計用量”，“閥關”,“閥開”，“交費”“換電池”，“限制本次購量”，“卡錯”，“攻擊”，“換電池”，“E-01[EE錯]”，“E-03[受磁攻擊]”，“E-07[內部電池電壓過低]”。

1． 顯示“本次購量”：即本次使用用戶卡購買的水量，將卡插入IC卡槽內即顯示“本次購量XXXM”，然后會累加到原來剩余用量。

2． 顯示“剩余用量”。即每次插用戶卡或到顯示報警水量時，均顯示“剩余用量XXXM”。

3． 顯示“累計用量”。即插入用戶卡充值及查詢時，到最后一項顯示為“累計用量XXXM”。表示此水表總共使用的水量。

4． 顯示“交費”：表示已購水量已經達到警惕水量，應及時購水。

5． 顯示“卡錯”：卡末插好或是插入不是本水表的ＩＣ卡，請再插入本水表的IC卡。

6． 顯示“閥關”：表示水表閥門處于關閉狀態。

7． 顯示“閥開”：表示閥門打開。

8． 顯示“限制本次購量”：表示超過限購水量。

9． 顯示“E-01”：表示水表電路板故障。

10． 顯示“Ｅrr3”“檢漏”：表示水表收到強磁干擾，或采樣信號線被剪斷請及時檢查糾正。

三、外形尺寸：

水表連接尺寸如圖：（圖3）

四、安裝使用說明：

1、 選用水表規格應該以常用流量為宜，不能單憑管道口徑來確定水表口徑。水表使用時被測水的水溫和水壓應符合主要技術性能1和2條要求。

2、 水表安裝時表殼上的箭頭方向必須與水流方向一致，安裝必須水平，安裝地點應能防止暴曬，污染和水淹，且便于拆裝和觀察，寒冬季節應采取保溫措施。

3、 鍋爐進水端安裝水表時必須安裝止回閥，防止熱水和蒸汽回流損壞水表。

4、 水表和儀表罩殼上嚴禁擱置任何物品。應注意，防濕，防潮，嚴禁水滴滲入水表和儀表內損壞儀表，影響用戶正常使用。

5、 長期使用后，雜物堵塞或零件磨損等原因引起誤差。水表上的鉛封用戶不得啟動，發現不正常現象應通知自來水公司或物業公司檢修。

6、 特別告示：注意安裝預留尺寸必須符合水表外形尺寸安裝要求，由于預支留尺寸不足造成水表外殼受損壞，責任自負。

五、 配件：

智能IC卡（冷水、熱水、純凈水）水表配備接管，連接螺母，橡膠密封圈2只。

六、 服務承諾產品實行“三包”原則：

1、凡屬質量原因所造成的水表故障，本公司實行“三包”自購買日起為期一年。

2、人為造成的損壞，本公司負責收費檢修，按檢修項目保用三個月。

3、由于安裝不當造成水表損壞不屬“三包”范圍。

七、 用戶卡使用功能說明：

1、 購水充值：

插入已購水充值的用戶卡后，水表將卡內所購水量加入原剩余水量中，并依次顯示“”

“本次購量XXXM”，“剩余用量XXXM”，“累計用量XXXM”，顯示完畢后則此次購水充值完成，可拔出IC卡。

2、 水量輸入限制：

水表內設置了存儲數量最高限，若用戶卡中購水?dāng)?shù)量與表內剩余水量之累加值超過該限制值，則插入已購水充值的用戶卡后，顯示“限制本次購量XXXM”，表示輸入超限，水表未接受充值；待表內剩余水量加現購水量小于限購量時，該卡仍可使用。

3、 查詢：

當用戶要查詢水表情況時，可插入用戶卡（空白用戶卡），顯示表內“剩余用量XXXM”，“累計用量XXXM”，4秒鐘后關閉顯示，查詢結束。

4、 剩余水量低限報警：

當表內剩余水量低于預置的關閥報警值，則閥門自動關閉，以提示用戶購水，同時表上顯示“閥關”， 此時用戶可插用戶卡打開閥門繼續用水。當表內剩余水量低于預置的顯示報警值，則每使用1m³水，表上均顯示當前剩余水量，4秒鐘結束。

5、 關閥交費：

當表內剩余水量為零時，閥門自動關閉，用戶必須持用戶卡到有關部門購水充值，充值后的用戶卡插入水表后方可打開閥門，繼續使用。

6、 更換電池

內電池快用完時,提示”E-07”,并關閥.此時用戶可插用戶卡打開閥門,保證短期內繼續用水.用戶需及時通知相關部門進行維修,更換內部電池.

7、 防護提示

水表提供自動防護功能，當有磁場靠近或采樣信號線被剪斷時，將自動關閉閥門，此

時表顯示“閥關”，“ E-03”，請用戶檢查水表周圍環境有無強磁場物或被水浸泡等情況，處理后可插用戶卡打開閥門，若不能恢復，則可通知維修人員對水表進行檢修。

8、 錯卡提示：

插用戶卡后，表顯示“卡錯”提示，請確認卡片是否適合本表使用，是否插卡方式有錯，或到購卡部門驗卡。（注：若卡片插反，或非IC卡插入，本表將無任何響應）。

9、 檢修提示：

正常使用中遇到表閥門關閉，插用戶卡表顯示“閥關”“E-01”，請用戶盡快通知維修人員對水表進行檢修。

八、 用戶須知

1、 請面對用戶卡正面持卡，按箭頭方向擦痕如導向槽。用戶卡務必插入到底。

2、 將新購水的用戶卡插入，顯示屏顯示新購水量。拔出用戶卡后，顯示屏顯示可用水量*（可用水量=原表內可用水量+IC卡中的新購水量）。

3、 本表的計量基準是機械式水表。當預付費系統出現故障，暫無法修復時，應以機械指針讀書為收費依據。

九、 問題解答：

1、怎樣用IC卡購水？

答：用戶在水表新裝戶后，到水表的管理部門或營業點，將個人的詳細資料輸入電腦開戶后，即可購水。操作員將ＩＣ卡插入讀寫器中，按用戶要求購買一定水量，并出具收費憑據。

2、怎樣使用ＩＣ卡？

答：（1）用戶將購有水量的ＩＣ卡插入水表，觀察液晶顯示屏讀數是否正確后，方可拔卡。注意;當讀卡為完成時，禁止拔出IC卡，否則可能損壞IC卡，并且IC卡內的數據可能丟失。

（2）當可用水量至設定量時，顯示報警，水表自動關閉閥門。此時插入用戶卡，可再打開閥門繼續用水，用戶應及時到本水表管理部門購水。

3、ＩＣ卡損壞或遺失怎么辦？

答：ＩＣ卡是一種經過加密處理的邏輯加密卡�？ㄉ嫌涗浻杏脩粜畔ⅲ�密碼，水表編號，卡號以及購水量等其他數據，用戶應避開磁場，熱源等場所，妥善保管ＩＣ卡。為節約電能、絕不可長期將IC卡插在水表中，如ＩＣ卡遺失或損壞，請用戶到營業點，按照規定辦理補卡手續，如遺失的卡中有購水量，營業點補卡時只收取卡錢，不用收取水費。

4、水表出現故障，損壞怎么辦？

答：如水表出現故障，不能正常供水，用戶應立即通知水表管理部門前來處理。如必須更換水表則由水表管理部門用專有的方法將水表中的剩余水量轉存到新表中。待水表修好后再更換回來。

5、水表顯示“讀卡錯”不讀卡怎么辦？

答：（1）卡末插好或非本水表ＩＣ卡，請用本水表ＩＣ卡重試，

（2）卡上沾有油污，請用干布擦試干凈后重試。

（3）如重試還不行，則可能ＩＣ卡損壞，請到營業點按照規定辦理補卡手續。

6、打開水龍頭，水表不供水怎么辦？

答：有可能是下列情況：

（1）本地停水，或水壓不夠。

（2）電池電力不足，水表自動關閉閥門，請更換外部電池。

（3）可用水量達到警惕水量時，自動關閉水表閥門，此時插入用戶卡，可再打開閥門繼續用水。提醒用戶及時購水輸入。

（4）顯示故障“EEEE”時，請與水表管理部門聯系。

7、如何保管ＩＣ卡水表？

答：平時要定期檢查ＩＣ卡水表，盡量保持ＩＣ卡水表環境的通風，干燥，IC卡水表的控制器密封性能較好，在潮濕環境下仍能正常工作，但應保持控制器、電池不沾水，否則會增加耗電量，縮短電池壽命。
