標題桑尼得氣候補償器節能供暖



提供者:山西桑尼得科技有限公司    發布時間:2019/4/24   閱讀次數:388次 >>進入該公司展臺
 您現在的位置:網站首頁 > 產品展示

熱水板換氣候補償器(SND-QHBC1-V3.0)

  • 產品編號:SND-QHBC1-V3.0
  • 產品價格: 電議(行業最低價)
  • 產品描述:氣候補償器根據室外溫度的變化,調節安裝在換熱器一次側的電動閥門開度,從而使二次水的供水溫度隨室外溫度的變化而變化。當室外溫度降低時,閥門開度增大,當室外溫度升高時,閥門開度減小,保證用戶室內溫度的穩定性和舒適性。


一、工作原理



       室外溫度發生變化時,氣候補償器通過對電動調節閥開度進行調節,使用戶供水溫度時刻隨室外溫度變化而自動調節,使供熱量與耗熱量時刻處于平衡狀態,避免了供水溫度過高導致熱量浪費,以達到用戶室內溫度相對穩定舒適的目的。

二、技術參數

      1.尺寸:500mm*400mm*200mm

      2.材質:1.5mm冷軋鐵皮,噴塑

      3.電源:AC220V±10%

      4.工作環境:0~40,IP54,濕度≤40%,溫度0~30,低粉塵,低電磁干擾,無振動

      5.安裝方式:壁掛式安裝

      6.IO信息:4AI2AO8DI6DO

      7.控制精度:0.5%

      8.產品重量:10kg

      9.安裝方式:壁掛式安裝,距離配電柜≥1.5m

對于間供系統,室外溫度降低時,電動兩通閥開度自動增大,使進入換熱器的熱源流量加大;室外溫度升高時,電動兩通閥開度自動減小,使進入換熱器的熱源流量減;對于旁通安裝,邏輯正好相反。

10.適用場合:間供式鍋爐房采暖系統、鍋爐房熱交換站、小區熱交換站

三、功能簡述

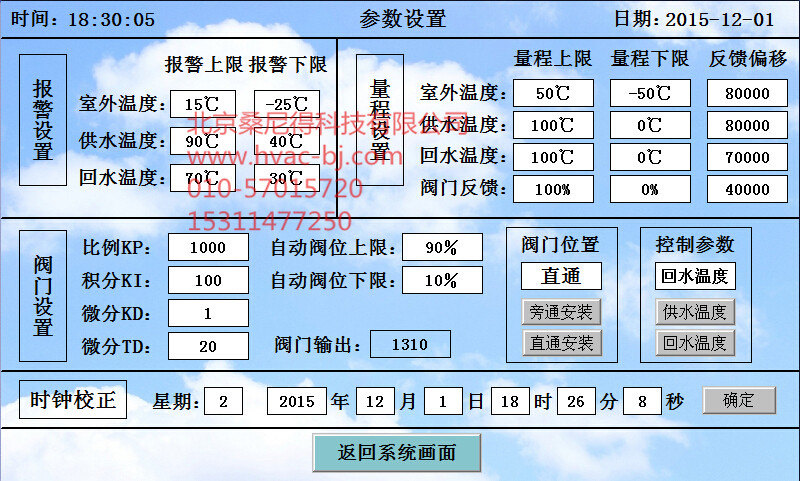

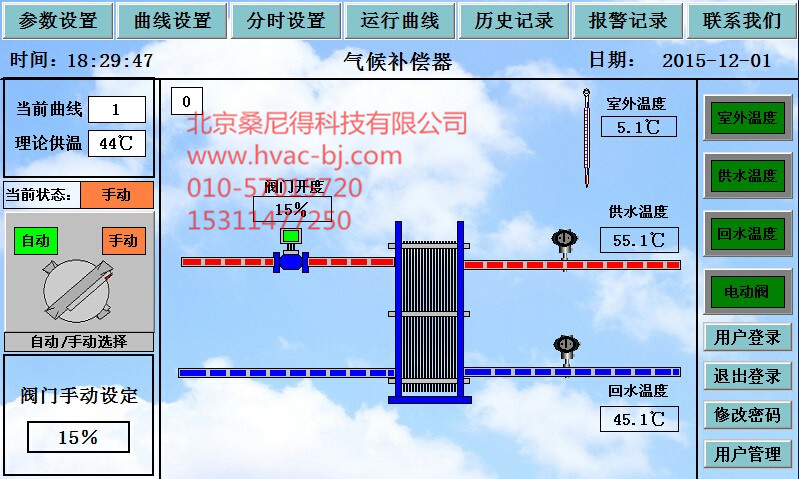

1.7寸彩色觸摸屏人工對話界面,操作簡單,漢語圖文仿真顯示;

2.采集室外溫度、供水溫度、回水溫度、閥門開度;

3.具有管理員、操作員、負責人三級操作權限,防止越權操作而導致供熱事故;

4.支持手動閥門設定開度;

5.具有4條“室外溫度-供水溫度”補償曲線;




6.支持按時間段選擇補償曲線,分別為按年月日選擇、按一周七天選擇、按一天24小時選擇,并且具有優先級;



7.支持傳感器數據在線校正,免去現場傳感器校正工作;

8.支持多種閥門安裝方式,分別支持直通位置邏輯和旁通位置邏輯;

9.支持控制供水溫度和控制回水溫度兩種控制方式;

10.具有回水低溫保護功能,防止系統末端溫度過低而產生供熱事故;



11.支持歷史數據查看,系統默認歷史存盤周期為10分鐘一次,用戶可以自行調節歷史數據存盤周期;



12.支持運行曲線查看;



13.具有數據超上下限報警功能;



14.具有數據斷電保持功能,控制器斷電重啟后無需再次設定運行參數;

15.支持數據遠程監控,具有遠程通信端口;

16.支持modbus標準協議,具有開放端口。

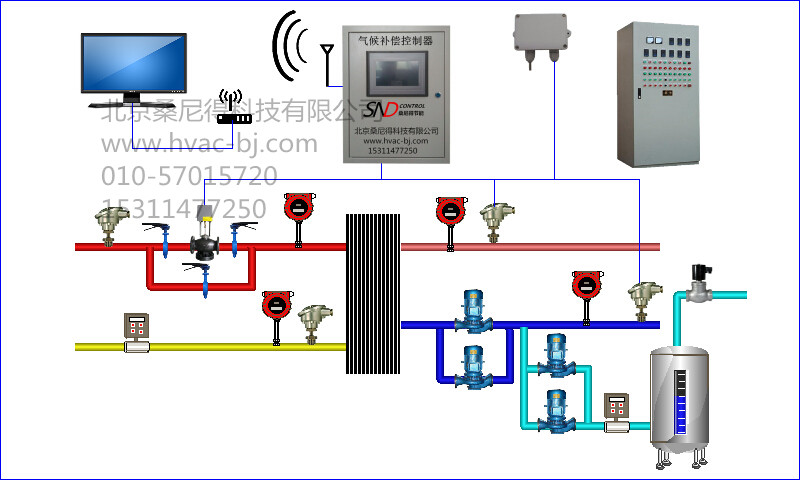

四、配套設備



      1.室外溫度傳感器

      量程:-50℃~50℃;信號模式:4~20ma;感溫元件:pt100;安裝位置:室外壁掛。

      作用:采集室外溫度。

      2.水溫傳感器

      量程:0℃~100℃;信號模式:4~20ma;感溫元件:pt100;插深:50mm。

      作用:采集供回水溫度。

      3.電動調節閥

      供電方式:AC24V;信號模式:0(2)~10V/0(4)~20ma;作用:調節進入板式換熱器的流量大小。



      4.串口服務器

      功能:以局域網網線方式實現就地與遠程同步通訊。

      5.GPRS-DTU

      功能:以廣域網無線方式實現就地與遠程同步通訊。

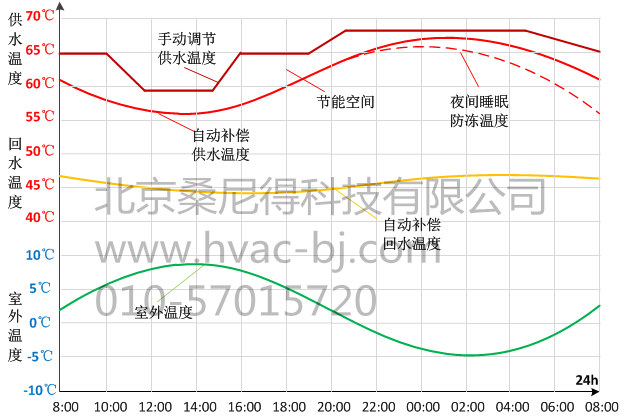

五、節能分析





紅色折線:傳統人工手動控制;

紅色曲線:自動溫度補償控制;

黃色曲線:自動狀態回水溫度;

綠色曲線:室外溫度變化曲線;

 自動溫度補償控制模式下,供水溫度實時跟蹤室外溫度變化,保持回水溫度與室內溫度相對穩定平滑過渡,紅色折線與紅色曲線之間包圍的面積為氣候補償節能空間。

      紅色折線為傳統司爐工24小時內手動調控4次的效果,由圖可知,與自動氣候補償控制不具有可比性。

六、實例分析

  天津幸福家園小區供熱面積123456平米。

  冬季供熱時長從1115日至315日,共計120天,冬季室外平均溫度-1.6℃。

  在未進行節能改造前,供熱時間段內,隨著氣候環境變化,室內溫度在19℃至22℃之間波動。

      節能改造后,室內溫度在18.5±0.5℃,即室內溫度在18℃至19℃。

  節能改造前,該小區每個供暖季消耗天然氣1234560m³,已知該區域天然氣價格為2.8/GJ;則節能改造前該小區每個供暖季采暖費用為3456768元,節能改造后,供暖季節約燃氣費用總額為311109元。

  由此可見,對于一般供熱小區,僅僅需要一個供暖季即可將投入的改造成本收回。
