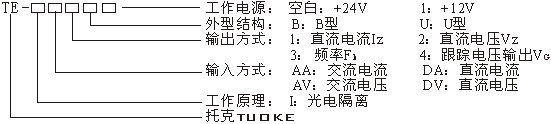

| |  特點: ◎采用線性光電隔離，頻響寬、精度高 ◎ 線性測量范圍：0～120%標稱輸入 ◎ din標準導軌安裝 ◎ 多種輸出類型任選，多種結構類型任選 ◎ smt貼片生產加工工藝制造 一、型號含義：
二、型號及技術參數： 1、電流變送器 產品主型號 | 輸入范圍 | 精度等級 | 輸出類型 | 輸出信號 | 響應時間 | 負載能力 | 靜態功耗 | te-i□a4□ | 1ma,2ma,5ma,10ma, 20ma,50ma,0.1a,0.2a,0.5a, 1a,2a,5a | 0.5 | vg | 3.5v,5v | 15μs | 5ma | 350mw | te-i□a2□ | 0.5 | vz | 5v,10v | 250ms | 5ma | 400mw | te-i□a1□ | 0.5 | iz | 20ma | 250ms | 6v | 400mw | te-i□a3□ | 0.5 | fk | 5khz,10khz | 250ms | 15ma | 400mw |
2、電壓變送器 產品主型號 | 輸入信號 | 精度 等級 | 輸出 類型 | 輸出信號 | 負載能力 | 響應時間 | 靜態功耗 | te-i□v4□ | 50mv,75mv,0.1v, 0.2v,0.5v,1v,2v, 5v,10v, 20v30v,50v,75v,100v, 150v,200v,250v,300v,500v | 0.5 | vg | 3.5v,5v | 5ma | 15μs | 300mw | te-i□v2□ | 0.5 | vz | 5v,10v | 5ma | 250ms | 400mw | te-i□v1□ | 0.5 | iz | 20ma | 6v | 250ms | 400mw | te-i□v3□ | 0.5 | fk | 5khz,10khz | 15ma | 250ms | 400mw |
注意：1.定貨型號應包括：變送器型號、輸入/輸出規格（輸入/輸出范圍值）、精度等級等。例如：te- iav2u-250v/1～5v-0.5。 2、電流變送器：輸入電流值大于5a后，交流須外加互感器，直流須外加分流器。 3、電壓變送器：輸入電壓值大于500v后,交流須外加互感器,直流須外加分壓電阻,測量范圍可達1kv。 三、技術參數： 輸入方式 | 線性光電隔離，接線式輸入，適合于5a以內小電流測量 | 測量范圍 | 0～120%標稱輸入 | 響應頻率 | 直流：0～30khz交流，最高定做100khz | 隔離電壓 | ＞1.5kvdc ，1分鐘 | 輸入阻抗 | vx≤1v時，rⅰ≥1mω；vx＞1v時，rⅰ= vx×10kω/v | 共模抑制比 | 160db（50hz） | 隔離電容 | 接線輸入產品輸入、輸出間隔離電容：6pf（1kh下）； | 過載能力 | 10倍標稱輸入值，持續5秒； | 無故障工作時間 | 平均無故障工作時間＞3萬小時； | 額定環境溫度 | 0～+50℃ | 消耗功率 | 微功耗 |
四、接線圖   五、外形及安裝尺寸

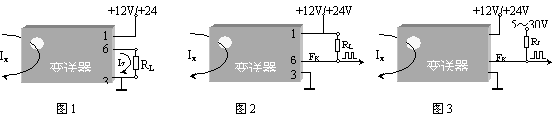

六、典型接線示例 (1)電流輸出型( iz )變送器的輸出為共地電流源，接線原理見圖1，圖中rl是用戶負載。(2) 頻率輸出型( fk)變送器的輸出級為集電極開路門 ( npn管) 結構，使用時須外接上拉電阻rl，ir=3～10ma。輸出脈沖為方波，脈沖的幅度約等于上拉電源的電壓值。接線原理見圖2或3。  |
