物位儀表的過程連接是指儀表與罐體或者管道相連接的部分。螺紋連接、法蘭和卡箍等過程連接是工業過程自動化物位儀表中較為常見的連接方式。這些過程連接將過程儀表和容器以密封無泄漏的方式連接起來，從而保證生產和存儲運輸?shù)陌踩樌M(jìn)行。 法蘭過程連接
而要達到過程儀表和容器連接部位密封無泄漏的目的，就要求儀表的連接尺寸必須和容器的連接尺寸一致或者說相配套。
但設備廠家設計的過程連接安裝規格和尺寸通常較為靈活，如果罐體的結構小，需要儀表的整體尺寸小，過程連接的尺寸選擇相對也會較小，其就會設計一個較小尺寸的過程連接。過程連接安裝規格和尺寸的設計上并沒有一個通用的標準，往往以成本為根據，即在滿足工況測量的需求下盡量選擇成本低的過程連接。設備廠家需要了解不同儀表常見的過程連接規格和尺寸，以免因過程連接規格和尺寸選擇不當，給甲方后期檢修和儀表的更換帶來麻煩。
為了讓大家更清楚地了解在設備設計之初不科學選擇過程連接規格和尺寸對后期應用會帶來什么不利影響，我們以射頻導納料位開關和振棒料位開關的螺紋連接尺寸為例進一步說明。
計為振棒料位開關和射頻導納料位開關
在火力發電輸灰系統中，射頻導納料位開關早期常應用于灰斗的料位測量。但由于其剛度相對差、物料對其沖擊后容易導致特氟龍與不銹鋼產生間隙，易造成灰料滲入而嚴重影響其測量可靠性。同時，射頻導納料位開關易受介電常數變化的影響，也會導致測量不可靠，需要經常維護或者定期更換。正是由于其存在上述缺點，如射頻導納料位開關在輸灰系統中逐漸被計為內外嵌套雙管振棒料位開關所替代。
射頻導納料位開關的螺紋尺寸多為3/4”、1”和1.5”等，而振棒料位開關小的過程連接為1”，若設計之初為節約成本選用的射頻導納料位開關的3/4”螺紋做為開孔尺寸，會因過程連接不匹配導致如無法更換安裝振棒料位開關。要使振棒料位開關正常安裝，就需要花費更多的人力物力對原有過程連接規格和尺寸進行改造，給用戶帶來不小的麻煩，更何況罐體或料倉往往還有有保溫層隔熱層等額外因素不允許擴孔的情況。因此設計時適當放寬（增大）選用過程連接規格和尺寸，比如一開始就選用1”或1.5”螺紋連接，后面再更換成振棒料位開關就會非常容易。

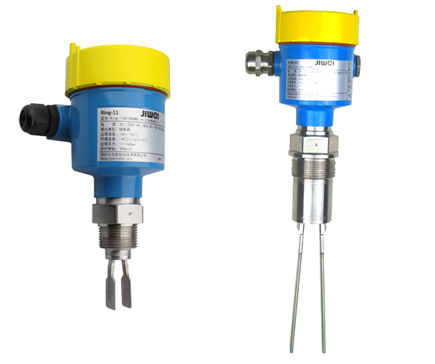

計為音叉液位開關和音叉料位開關
此外，音叉液位開關和音叉料位開關由于采用不同的結構設計，螺紋過程連接小尺寸也不一樣，用于料位的音叉料位開關的小尺寸為1.5”，而市面上固液通測可靠性低的音叉開關小尺寸為1”，如果設計時依據成本低而選用固液通測可靠性低的音叉開關1”規格的螺紋過程連接，在需要更換更高可靠性的用于料位的音叉料位開關時，就會非常麻煩，使客戶額外增加改造成本。如果設計之初就選用1.5”規格尺寸的螺紋過程連接，這種額外改造成本支出就可以避免。
螺紋過程連接
可見，過程連接規格和尺寸的選擇面雖廣，但在選擇時先要從便利用戶，為用戶著想的角度出發，而不能一味以低成本為考量，更不應該為了限制競爭對手故意設計一個不常用規格或尺寸甚至非標尺寸。基于此，計為銷售工程師在為客戶選用過程連接的尺寸時，如果設備尚未開好孔，我們會以互換性好作為選用的第一原則。比如計為的Ring-11和Ring-21這兩款音叉液位開關，雖然都是測量液位做開關量報警，但是在具體應用上是有區別的，比如Ring-11的反應更為靈敏、叉體的結構也更具備抗掛料性能，多用于狹小空間和對反應速度要求高的場合。Ring-11的小的螺紋過程連接尺寸是3/4”，Ring21系列的是1/2”，為用戶后期更換考慮，我們會盡可能的向客戶推薦使用3/4”或者更大尺寸的過程連接。
