GC-9860電力變壓器油色譜

執行標準：

GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》
GB/T 7252-2001《變壓器油中溶解氣體分析和判斷導則》
DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》

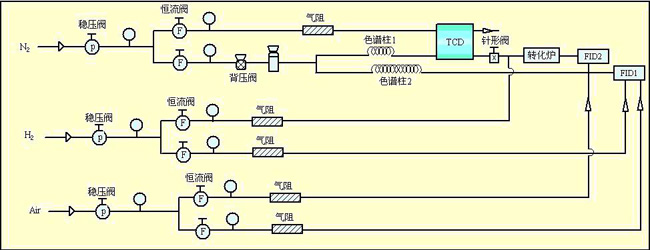

系統流程圖：

性能指標：

（1）最小檢測量：一次進樣，進樣量為1mL時，油中最小檢測濃度:

（2）定性重復性：偏差≤1％
（3）定量重復性：偏差≤3％

系統配置：

1）GC-9860氣相色譜儀    （2）GC-9860 電力專用色譜工作站
（3）脫氣裝置（振蕩儀）    （4）氫氣發生器
（5）低噪音空氣泵        （6）標準氣體    （7）高純氮?dú)?/p>

9860色譜及軟件簡介

      GC-9860 Ⅲ型網絡化氣相色譜儀秉承了Ⅱ型機型的外觀大氣、結構合理的設計，同時加載了我公司自主研發的彩屏顯示技術、氣體電子流量控制技術。使其的自動化水平和整體性能得到了大幅提高。特別是氣體電子流量控制技術的研發成功并應用，縮短了國產機型與進口機型的差距，加之本儀器獨特的網絡遠程傳輸及控制功能，使儀器在無人值守、分散監測、集中控制成為現實。

 主要技術指標：

●操作顯示：５.７寸點陣漢化彩色液晶（可配備觸摸屏）
●溫控區域：6路
●溫控范圍：室溫以上8℃～450℃，增量： 1℃， 精度：±0.1℃
●程序升溫階數：16階
●程升速率：0.1～39℃/min（普通型）；0.1～80℃/min（高速型）
●氣體控制：機械閥控制方式、電子流量壓力控制方式任選
●EPC、EFC工作模式：三種；橫流模式、恒壓模式、分流模式
●EPC、EFC工作氣體：五種；氮?dú)�、氫氣、空氣、氦氣、氬�?span id="hn5vlft" class="Apple-converted-space">
●EPC、EFC程升：4階
●外部事件：4路；輔助控制輸出4路
●進樣器種類：填充柱進樣、毛細管進樣、六通閥氣體進樣、自動頂空進樣任選
●檢測器數目：3個（最多）；FID、TCD、ECD、FPD和NPD任選
●啟動進樣：手動、自動任選
●通信接口：以太網：IEEE802.3

檢測器技術指標：

 氫火焰離子化檢測器（FID）：
●檢測限：Mt≤3×10-12g/s （正十六烷）；
●噪音：≤5×10-14A
●漂移：≤1×10-13A/30min
●線性范圍： ≥106
●最高使用溫度：≤450℃

熱導檢測器（TCD）：
●靈敏度：S≥4000mV•ml/mg（正十六烷）（放大1、2、4、8倍任選）
●噪聲：≤10μV
●基線漂移：≤30μv/30min

變壓器油分析專用色譜工作站

    USB接口或RS232接口數據采集,24位高精度A/D,分辨率±1uv。可和國內外各氣相液相色譜連接使用。 采用國內外數據處理機久經驗證的自動峰識別和處理模式，各譜圖處理參數沿襲專用機的定義，更準確、可靠。是替代色譜數據處理機的首選。
變壓器油數據處理工作站提供符合變壓器油中溶解氣體分析導則GB/T 7252-2001的三比值診斷報告。提供TD圖示、組分濃度圖示、多種組合條件的數據檢索、歷次分析數據趨勢圖。開放數據庫格式（ACCESS格式數據庫）可供遠程讀取訪問等功能。
硬件性能：
高精度：USB接口/RS232，24位的高精度A/D，分辨率±1uv。
輸入通道電平范圍：外置數據采集盒，輸入通道2個。-1v至+1v（可擴展±2V）
動態范圍：106（1μv為最小單位）。
積分靈敏度：1μv·sec（即面積的個位數）。
線性度：<±0.1%。
重現性：0.06％。
軟件性能
操作便捷：中文WIN9X操作平臺，全中文的窗口界面以及實時操作提示和在線幫助，方便用戶學習使用。
實時性：真正WINDOWS 環境下的總線實時數據采集，雙通道同時采樣，實時顯示色譜峰保留時間。
高精度：24位的高精度A/D插卡，輸入范圍：-1v～+1v。
重現性：0.006％。
     開放式數據管理：保存完整的相關設備信息以及分析結果數據信息。方便增加、修改、刪除，隨意調閱、檢索。檢索得到的分析結果數據可以輸出到WORD模版打印，方便用戶做各種總結報表。開放式數據格式，適用于多用戶數據共享，方便其他數據庫管理軟件訪問以及管理部門的檢索需求。

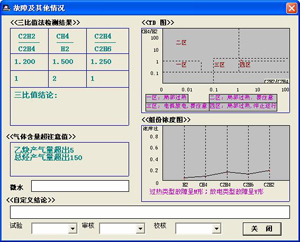

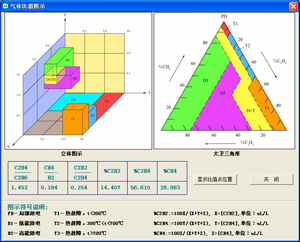

自動故障診斷：分析結束自動超標提示、提供符合國標的三比值診斷、TD圖示、組份濃度圖示等多種故障診斷方式。

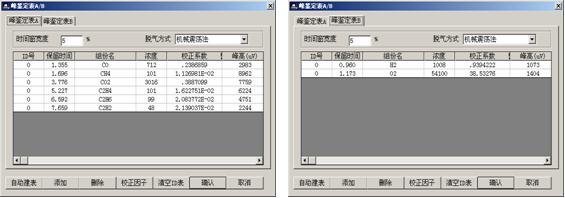

輕松定性：可自動或手動編輯峰鑒定表。自動計算校正因子，可以進行多次校正平均。

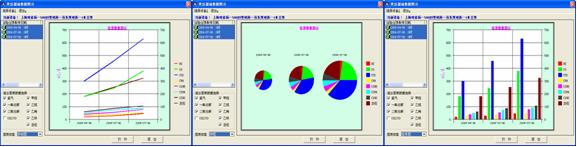

數據圖示：根據已經入庫的歷史記錄，直觀顯示某設備歷史數據中各組分的濃度趨勢圖

靈活的峰識別和處理能力：可以通過設置參數和時間程序或手動修正方式進行色譜峰的識別、刪除及調整基線切割。確保分析結果的準確性。
靈活的打印功能：提供固定格式和自定義模版格式的結果報告。
