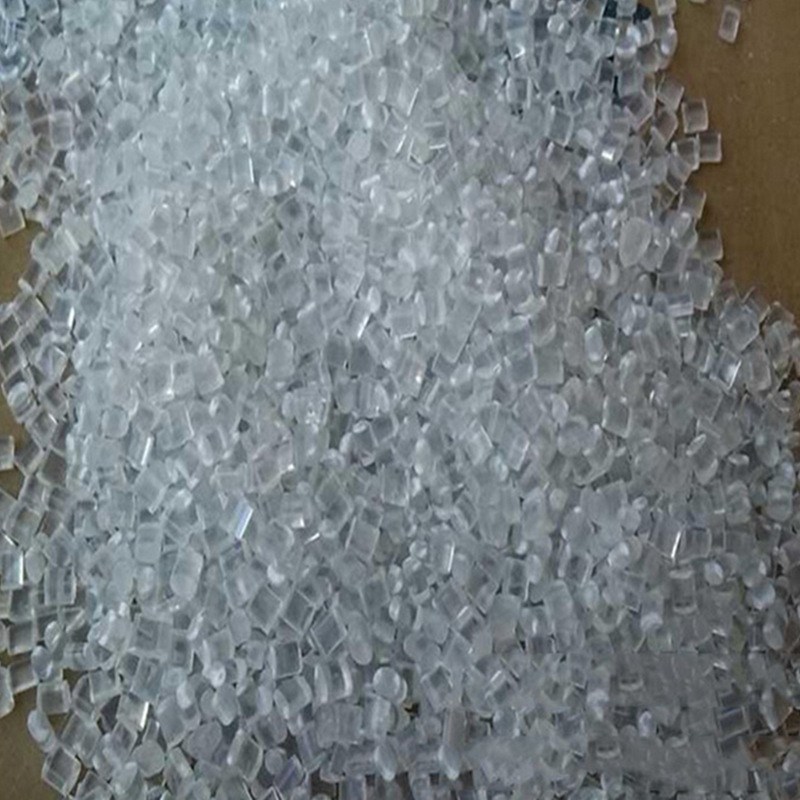

• •  產(chǎn)品名稱:聚碳酸酯
  •  PC  AL2647 德國科思創(chuàng)
  • 加工級別：注塑級,脫模級

    特性級別：透明級,抗紫外線

    用途級別：汽車部件,照明燈具

•

  性能項目			試驗(yàn)條件[狀態(tài)]	測試方法	測試數(shù)據(jù)	數(shù)據(jù)單位
  基本性能	霧度		3.0mm	ISO 14782	<0.5	%
  	密度			ISO 1183	1200	Kg/m3
  物理性能	熔融指數(shù)（質(zhì)量）		300℃；1.2Kg	ISO 1133	13	g/10min
  	熔融指數(shù)（體積）		300℃；1.2Kg	ISO 1133	12	cm3/10min
  	透明率		4mm	DIN 5036-1	>87	%
  	透明率		2mm	DIN 5036-1	89	%
  	成型收縮率	流動方向		ISO 1133	0.6-0.8	%
  		垂直流動方向		ISO 1133	0.6-0.8	%
  	折射系數(shù)			ISO 489	1.587
  	透明率		3mm	DIN 5036-1	88	%
  	粘度系數(shù)			ISO 1628-4	56	cm3/g
  	透明率		1mm	DIN 5036-1	89	%
  機(jī)械性能	穿透力		-30℃/2mm	ISO 6603-2	6400	N
  	屈服應(yīng)變		50mm/min	ISO 527	6.0	%
  	IZOD缺口沖擊強(qiáng)度		23℃	ISO 180-4A	85	kJ/m2
  	穿透力		23℃/2mm	ISO 6603-2	5400	N
  	穿透能量		23℃/2mm	ISO 6603-2	60	J
  	屈服應(yīng)力		50mm/min	ISO 527	65	MPa
  	CHARPY沖擊強(qiáng)度		-30℃	ISO 179-1eU	N	kJ/m2
  	拉伸蠕變模量		1000h	ISO 899-1	1900	MPa
  	IZOD缺口沖擊強(qiáng)度		-30℃	ISO 180-4A	12	kJ/m2
  	名義斷裂拉伸應(yīng)變		50mm/min	ISO 527	>50	%
  	CHARPY沖擊強(qiáng)度		23℃	ISO 179-1eU	N	kJ/m2
  	穿透能量		-30℃/2mm	ISO 6603-2	65	J
  	拉伸模量		1mm/min	ISO 527	2400	MPa
  	拉伸蠕變模量		1h	ISO 899-1	2200	MPa
  電氣性能	介電強(qiáng)度		1.0mm	IEC 60243-1	32	KV/mm
  	抗電弧徑跡性		溶液A/SolutionA	IEC 60112	275	等級/Rating
  	損耗因子		1MHZ	IEC 60250	90	0.0001
  	表面電阻率			IEC 60093	1016	Ω
  	損耗因子		100HZ	IEC 60250	5	0.0001
  	相對介電常數(shù)		1MHZ	IEC 60250	3.0
  	相對介電常數(shù)		100HZ	IEC 60250	3.1
  	體積電阻率			IEC 60093	1014	Ω.m
  加工性能	注射速度			ISO 294	200	mm/s
  熱性能	熱變形溫度		0.45MPa	ISO 75-2	137	℃
  	維卡軟化溫度		50N;50℃/h	ISO 306	143	℃
  	模具溫度			ISO 294	80	℃
  	熔體溫度			ISO 294	290	℃
  	氧指數(shù)		ISO 4589-2		28	%
  	熱變形溫度		1.80MPa	ISO 75-2	125	℃
  	玻璃化溫度		10℃/min	ISO 11357-2	148	℃
  其它性能	吸濕性		23℃/50%相對濕度；飽和值23℃/50%；Saturation	ISO 62	0.12	%
  	吸水性		23;飽和值23℃;Saturation	ISO 62	0.30	%



重要參數(shù)： 密度:1.2 g/cm3 吸水率:03 % 成型收縮率:0.7 % 缺口沖擊強(qiáng)度:85 氧指數(shù):28 % 維卡軟化點(diǎn):143 ℃ 熱變形溫度:125 ℃

PC,中文名稱叫聚碳酸酯。它是一種新型的熱塑性材料，透明度達(dá)90%，被譽(yù)為透明金屬。

PC剛硬而具有韌性，具有較高的沖擊強(qiáng)度，高度的尺寸穩(wěn)定性和范圍很寬的使用溫度、良好的電絕緣性能及耐熱性和無毒性，可以通過注射、擠出成型。PC的熱性能優(yōu)異，可在-100℃~130℃之間長期使用，脆化溫度在-100℃以下。

雖然聚碳酸酯耐開裂和耐藥品性較差，高溫易水解，與其它樹脂的相容性差，潤滑性能不好，但是，可以通過加入其他的樹脂或者無機(jī)填充劑進(jìn)行改性，從而獲得十分優(yōu)異的性能。

光學(xué)照明：用于制造大型燈罩、防護(hù)玻璃、光學(xué)儀器的左右目鏡筒等，還可廣泛用于飛機(jī)上的透明材料。

電子電器：聚碳酸酯是優(yōu)良的E（120℃）級絕緣材料，用于制造絕緣接插件、線圈框架、管座、絕緣套管、電話機(jī)殼體及零件、礦燈的電池殼等。也可用于制作尺寸精度很高的零件，如光盤、電話、電子計算機(jī)、視頻錄像機(jī)、電話交換器、信號繼電器等通訊器材。聚碳酸酯還被廣泛用作電容器、絕緣皮包、錄音帶、彩色錄像磁帶等。

機(jī)械設(shè)備：用于制造各種齒輪、齒條、蝸輪、蝸桿、軸承、凸輪、螺栓、杠桿、曲軸、棘輪，也可作一些機(jī)械設(shè)備殼體、罩蓋和框架等零件。

醫(yī)療器械：可作醫(yī)療用途的杯、筒、瓶以及牙科器械、藥品容器和手術(shù)器械，甚至還可以用作人工腎、人工肺等人工臟器。

其他方面：建筑上用作中空筋雙壁板、暖房玻璃等；在紡織行業(yè)用作紡織紗管、紡織機(jī)軸瓦等；日用行業(yè)用作奶瓶、餐具、玩具和模型等。
