QBE9000-P16西門子壓力傳感器
點擊次數：41發布時間：2014/9/12 15:34:17
更新日期：2016/2/23 14:28:52
所 在 地：中國大陸
產品型號：
優質供應
詳細內容
用途
QBE9000-P16
壓力傳感器適用于HVAC應用中的靜態與動態絕對壓力測量，特別是用液體或氣體（蒸汽應用）作介質的液壓和氣動系統。
技術設計
QBE9000-P16壓力傳感器采用壓力電阻測量原理運行。陶瓷膜片（厚膜混合工藝）通過與介質直接接觸測量壓力。測量可以轉換成直流線性DC 0…10V輸出信號。
訂貨
訂貨時，請給出名稱和型號說明，例如：壓力傳感器QBE9000-P16
所需的任何附件必須單獨訂購。
設備組合
QBE9000-P16壓力傳感器可以連接所有能處理來自壓力傳感器輸出信號為DC0…10V的設備或系統。
機械設計
QBE9000-P16傳感器為小型裝置，不能拆開，不能更換或調整。
詳細技術參數
電氣接口 電源 僅適用于超低電壓（SELV, PELV）
電壓 AC 24 V, 50 …60 Hz 或DC 16 ... 33 V
– 電壓誤差 AC 24 V 時±15 %
電流消耗 < 4 mA
輸出信號 DC 0 ...10 V, R負荷>10kΩ.
（無單獨蓄電，三芯連接、短路保護和反極性保護）
功能數據 應用范圍 0 … 40 bar ，見“型號概覽”
精度： （FS = 滿刻度）
線性、滯后和再現性總和 < ± 0.3 % FS
零點偏移電壓 < 30 Mv
溫度漂移： 以bar計算
TC 零點 < ± 0.015 % FS / K（典型）
TC 靈敏度 < ± 0.015 % FS / K（典型）
響應時間 < 2 ms
額定壓力 按照“型號概覽”的相對壓力
（環境壓力下的不同測量值）
允許壓力和破壞壓力 3 x 測量范圍刻度端值（FS） <4bar
2.5 x 測量范圍刻度端值（FS） >4bar
介質 中性和低腐蝕性液體和氣體
介質允許溫度 –40 … + 125 °C
維修 無需維修
方位 任意方位
保護 防護標準 EN60529，IP65
連接 連接線 聚氯乙烯，長2 m, 3 x 0.25 mm2 標準導線
螺紋配件 外螺紋G1/2"
通常環境條件 運行 IEC 721-3-3
氣候條件 等級3k7
溫度 – 40 ... + 85 °C
濕度<95%r.h.
儲存/運輸
氣候條件
溫度 – 40 ... + 85 °C
濕度<95%r.h.
標準 電磁兼容性
免疫性 EN61 000-6-2,EN61 326-1
發射性 EN61 000-6-3,EN55 022,EN61 326-1
符合CE 標準：
EMC指示 89/336/EEC 符合
澳大利亞EMC構架 無線電通信法案1992
無線電干擾發射標準 AS/NZS3548
材質 底座 不銹鋼（1.4305）
測量元件 陶瓷膜片
蓋板 不銹鋼（1.4305）
密封膠 FPM 氟橡膠（Viton®）
密封混合物 合成樹脂
固定托架AQB22.1 鑄鋁
安裝配件AQB51.1 見"附件"
重量 包括包裝箱 0.24 kg

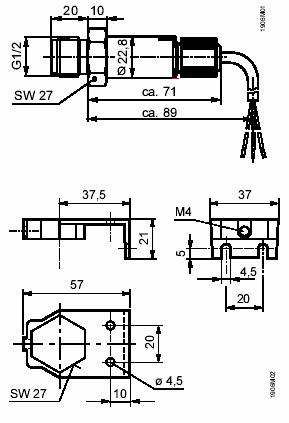

外形尺寸
