實流試驗是在稱重法水流量標準裝置上進行的，試驗儀表為口徑100mm的電磁流量計。圖中“正常安裝”是指儀表前置直管段長度≥10D，后置直管段≥5D，其試驗數據即為參比值。“水平安裝”是圖示前置直管段不足5D，僅為3.5D，電極軸對傳統的水平安裝姿勢（X－X）�！按怪卑惭b”也是圖示直管段尺寸，電極軸對傳統的垂直安裝姿勢（Y－Y）。

流量計滿度流量為150m³/h，試驗流速范圍為0.32～5.3m/s，測試五個流量點。從圖6－6試驗數據可見：“正常安裝”試驗的誤差為－0.2％；“垂直安裝”時為－1.2％；“水平安裝”時為＋1.6％；“45°安裝”時為0.5％。也就是說“水平安裝”與參比值相比附加誤差為1.65％，“垂直安裝”時為－1.2％，而“45°安裝 ”時僅為0.65％。

本安裝條件的的試驗證明，傳感器電極軸線成“45°安裝”可比傳統的水平安裝姿勢附加誤差減小1％左右：電極軸對彎管彎曲平面成45°夾角時，流動擾動影響可大幅度降低，這是由于流速分布的變化改變了原感應電勢對兩電極所起的作用。

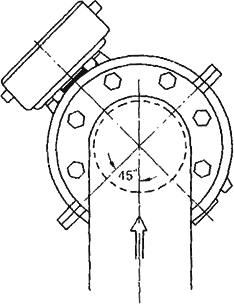

    圖6－3 與彎管的45°安裝方法

圖6－4  與閘閥的45°安裝方法

       圖6－5  安裝尺寸和電極位置

                  圖6－6 各種安裝誤差
