SKF系列LLTHC…SU 型滑塊，柯瑞艾特低價現貨供應

點擊次數：61發布時間：2014/1/17 16:58:34

SKF系列LLTHC…SU 型滑塊，柯瑞艾特低價現貨供應

更新日期：2014/1/17 16:58:34

所 在 地：港澳臺

產品型號：LLTHC...SU

簡單介紹：型號：LLTHC…SU規格：縮短細長型滑塊

相關標簽：

優質供應

詳細內容



規格1）   精度等級2） 型號3）
      預壓等級
      T0 T1
—   —
15   P5 LLTHC 15 SU T0 P5 LLTHC 15 SU T1 P5
    P3 LLTHC 15 SU T0 P3 LLTHC 15 SU T1 P3
  ▶ P1   LLTHC 15 SU T1 P1

20   P5 LLTHC 20 SU T0 P5 LLTHC 20 SU T1 P5
    P3 LLTHC 20 SU T0 P3 LLTHC 20 SU T1 P3
  ▶ P1   LLTHC 20 SU T1 P1

25   P5 LLTHC 25 SU T0 P5 LLTHC 25 SU T1 P5
    P3 LLTHC 25 SU T0 P3 LLTHC 25 SU T1 P3
  ▶ P1   LLTHC 25 SU T1 P1

30   P5 LLTHC 30 SU T0 P5 LLTHC 30 SU T1 P5
    P3 LLTHC 30 SU T0 P3 LLTHC 30 SU T1 P3
  ▶ P1   LLTHC 30 SU T1 P1

35   P5 LLTHC 35 SU T0 P5 LLTHC 35 SU T1 P5
    P3 LLTHC 35 SU T0 P3 LLTHC 35 SU T1 P3
  ▶ P1   LLTHC 35 SU T1 P1

45   P5 LLTHC 45 SU T0 P5 LLTHC 45 SU T1 P5
    P3 LLTHC 45 SU T0 P3 LLTHC 45 SU T1 P3
  ▶ P1   LLTHC 45 SU T1 P1
1）規格不同，前端密封的外觀也會略有差異。
2）▶P1等級只適用于完整的系統。
3）■的范圍。系統型號請參見第14頁上的型號體系。

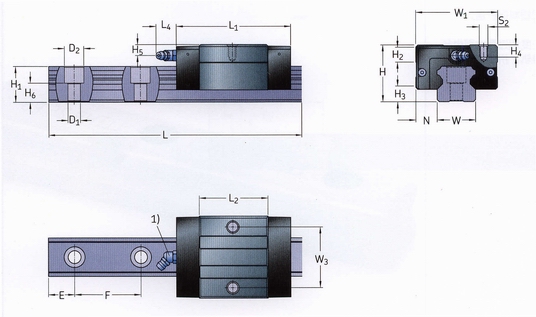

規格 安裝尺寸 　 　 滑塊尺寸 　 　 　
　 W1 N H H2 H3 L1 L2 L4 W3 H4 H5 S2
— mm 　 　 　 　 　 　 　 　 　 　 —
15 34 9.5 24 4.2 4.6 47.6 25.6 4.3 26 3.8 4.3 M4
20 44 12 30 8.3 5 54.1 32.1 15 32 6.5 5.7 M5
25 48 12.5 36 8.2 7 63.8 38.8 16.6 35 6.5 6.5 M6
30 60 16 42 11.3 9 78 45 14.6 40 8.5 8 M8
35 70 18 48 11 9.5 88.4 51.4 14.6 50 10 8 M8











規格 導軌尺寸 　 　 　 　 　 　 重量 　 額定負荷 力矩 　 　 　
                    滑塊 導軌     動態 靜態 動態 靜態
  W H1 F D1 D2 H6 Emin Emax Lmax     C C0 MC MC0 MA/B MA0/BO
　 　 　 　 　 　 　 -0.75 -0.75 -1.5 　 　 　 　 　 　 　 　
— mm 　 　 　 　 　 　 　 　 kg kg/m N 　 Nm 　 　 　
15 15 14 60 4.5 7.5 8.5 10 50 3920 0.1 1.4 5800 9000 39 60 21 32
20 20 18 60 6 9.5 9.3 10 50 3920 0.17 2.3 9240 14400 83 130 41 64
25 23 22 60 7 11 12 10 50 3920 0.21 3.3 13500 19600 139 202 73 106
30 28 26 80 9 14 14 12 70 3944 0.48 4.8 19200 26600 242 335 120 166
35 34 29 80 9 14 17 12 70 3944 0.8 6.6 25500 34800 393 536 182 248
