智能型金屬管轉子流量計采用獨立概念設計的測量管指示器，可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統，低壓力損失設計.智能型金屬管轉子流量計磁性耦合結構確保數據傳輸、信號更加穩定。保溫或伴熱夾套，垂直、水平、各種安裝方式更適合不同使用場合。智能型金屬管轉子流量計適用于小口徑和低流速介質流量測量，對于直管段要求不高。
較寬的流量比10：1
雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光
全金屬結構，適于高溫、高壓和強腐蝕性介質
可用于易燃、易爆危險場合
選二線制、電池、交流供電方式
帶有數據恢復，數據備份及掉電保護功能

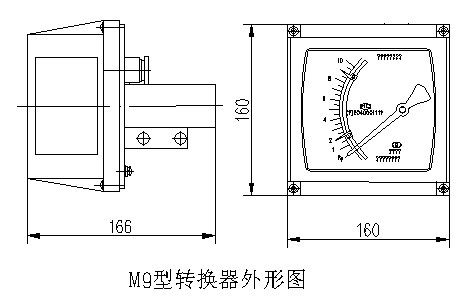

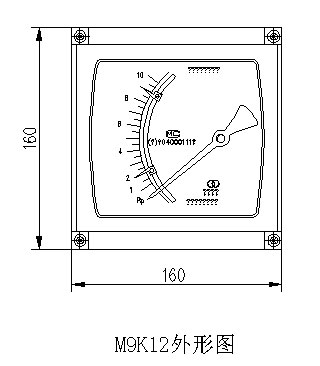

轉換器形式

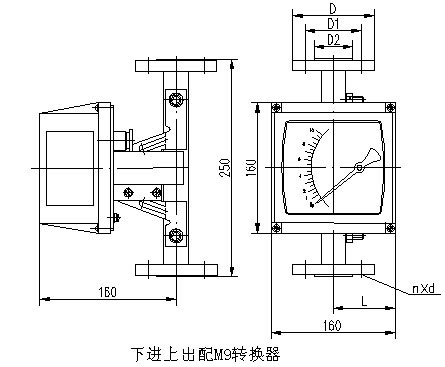

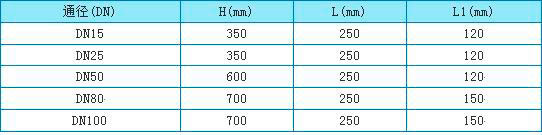

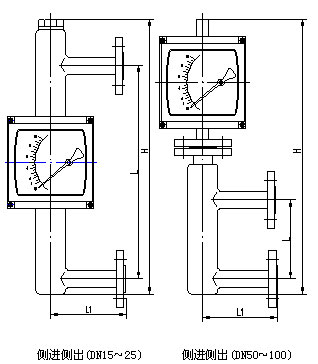

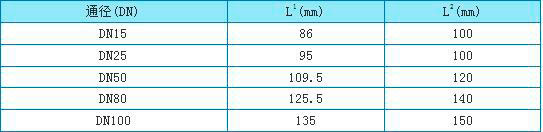

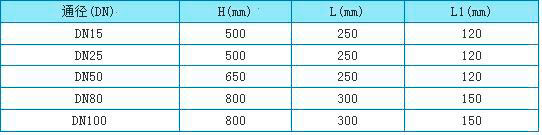

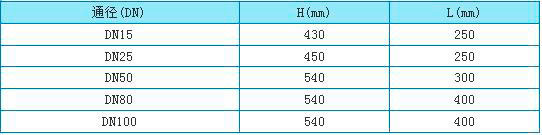

外形及安裝尺寸

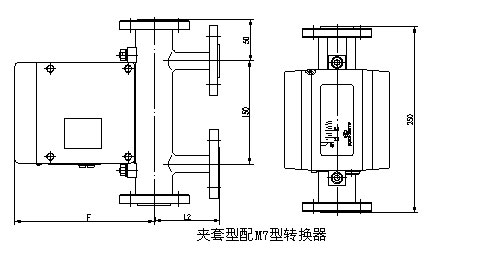

夾套連接法蘭標準為:GB/T9119 PN1.6 DN15

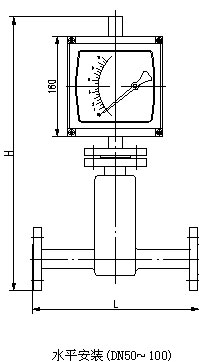

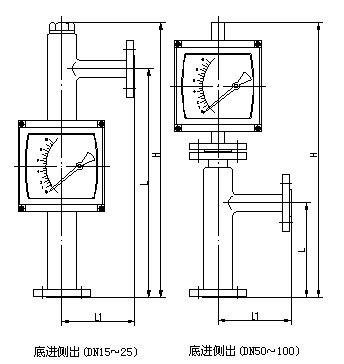

安裝形式

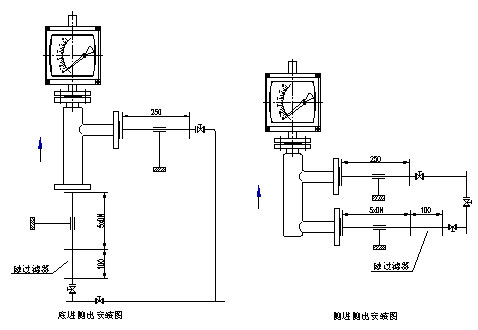

        流量計垂直安裝，流量計中心線與鉛垂線的夾角不超過5°，在流量計的上游須保證五倍公稱通徑的入口直管段，下游保證250mm出口直管段。如果介質中含有固體雜質，應在流量計上游加裝過濾器；如果介質中含有鐵磁性物質，應在流量計的上游安裝磁過濾器。為了便于維護和清洗且不影響生產，建議安裝旁通管路。為了避免由于管道引起的流量計變形，安裝法蘭必須與儀表同軸并且相互平行，并適當?shù)刂喂艿酪员苊夤艿勒駝?dòng)和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游。用于測量氣體時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作。




附件
        可為用戶提供前后直管段、配對法蘭、磁過濾器、氣體阻尼裝置等附件。如果介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以限度地減小壓力損失，每個磁棒均由PTFE聚四氟乙稀包裹，防止介質的腐蝕。

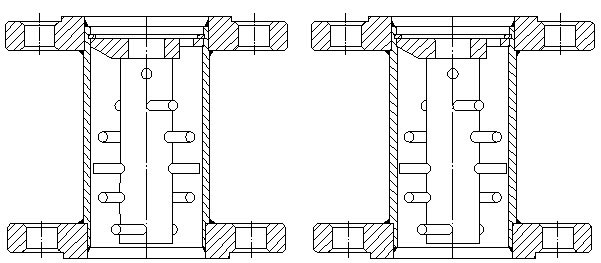

    磁過濾器的結構見圖：


               磁過濾器結構                                                                     襯PTFE磁過濾器結構

限位開關報警裝置
           限位開關報警裝置在指示器中的部分由感應頭、鋁片等組成，感應頭被安裝在能被指針軸上的鋁片切割的位置，通過改變感應頭的位置可以任意設定限位值。感應頭輸出信號給金屬轉子流量指示控制儀。
    技術參數
    1.供電電源：24V AC±10%
    2.功耗：≤3W
    3.工作溫度：-25℃～60℃
    4.輸出觸點容量：24VAC 3A

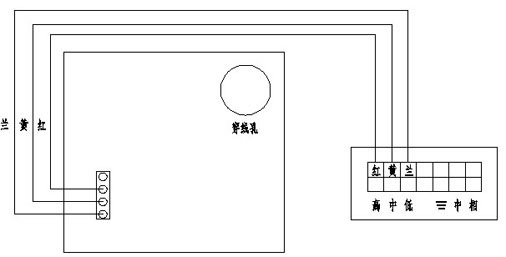

      接線圖



           報警點的改變須打開前蓋,松開刻度盤上的小指針的螺釘,調整到需要的位置后,再將螺釘緊固,*后裝好前蓋。
設計選用及訂貨須知
     1.根據測量流體是氣體或液體,正確遠用氣體或液體金屬管浮子流量計。
     2.被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
     3.訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
     4.根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來函與銷售部聯系。

智能型金屬管浮子流量計測量部分特點：
