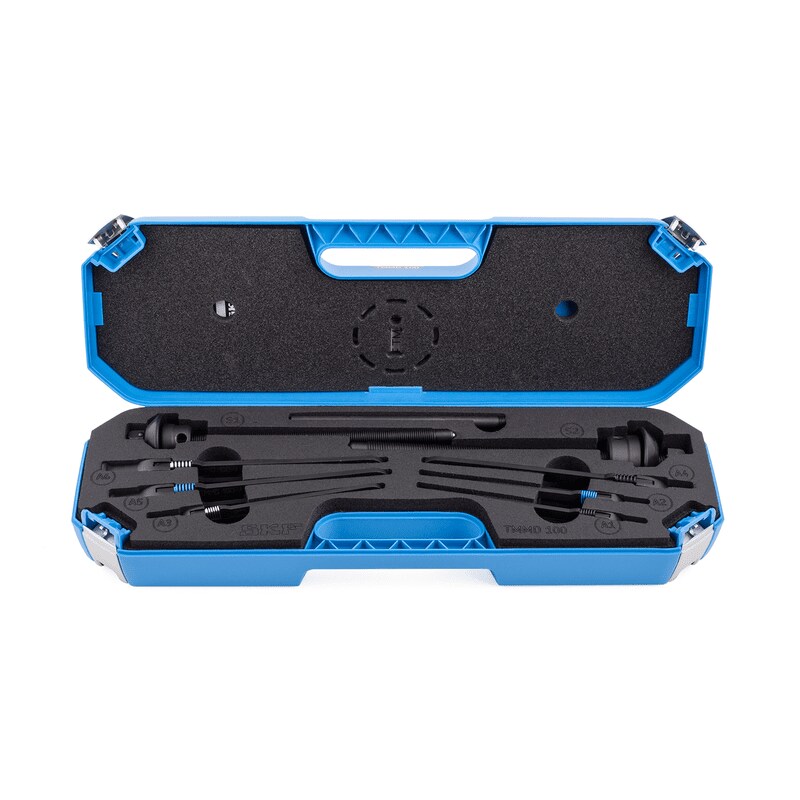

深溝球軸承拉拔器
便于拆卸盲孔軸承
- 特殊設計的拉爪可以精準地抓住軸承的滾道，從而提供良好的抓持和較大的拉拔力
- 每條機械臂都有彈簧支撐，便于安裝
- 機械臂為一次成型、激光切割、硬化鋼材料，保證了強度和耐久性
- 機械臂4、5、6規格裝有定位片，用于拆卸更多不同尺寸的軸承
- 中心軸六角頭裝有一個防滑銷，以防止在拆卸過程中拉拔器支撐架從中心軸上滑下來
- 拉爪的旋轉角是受限的，以便插入軸承滾道
- 機械臂上有激光刻的訂貨號，便于識別和選用
橡膠帽便于快速、方便地將機械臂裝到中心軸上。
并且可防止在工作時機械臂從中心軸脫離開來。 （圖1）
圖1
| 適用表 | ||
| 軸承訂貨號 | 軸徑 | |
| 6000–6020 | 10-100 mm | （0.4-99.06 mm.） |
| 6200–6218 | 10-90 mm | （0.4-88.90 mm.） |
| 6300–6313 | 10-65 mm | （0.4-66.04 mm.） |
| 6403–6410 | 17-50 mm | （0.7-50.80 mm.） |
| 62/22, 62/28, 63/22, 63/28 | 22、28、22、28 mm | （0.9、1.1、0.9、1.1 in.） |
| 16002, 16003, 16011 | 15、17、55 mm | （0.6、0.7、2.2 in.） |
| 16100, 16101 | 10、12 mm | （0.4、0.5 in.） |
| 技術參數 | |
| 訂貨號 | TMMD 100 |
| 組件 | 3 x 拉拔臂 A1–135 mm （5.3 in.） 3 x 拉拔臂 A2–135 mm （5.3 in.） 3 x 拉拔臂 A3–137 mm （5.4 in.） 3 x 拉拔臂 A4–162 mm （6.4 in.） 3 x 拉拔臂 A5–167 mm （6.6 in.） 3 x 拉拔臂 A6–170 mm （6.7 in.） 2 × 中心軸和螺母 1 x 手柄 |
| 機械臂有效長度 | 135-170 mm（5.3-144.78 mm.） |
| 工具箱尺寸 | 395 x 300 x 105 mm（15.5 x 11.8 x 4.1 in） |
| 重量 | 3.8 kg （8.4 lb） |
