供應SKF內拉拔器TMIP7-28,TMIP30-60
點擊次數：69發布時間：2013/7/3 15:43:46
更新日期：2018/1/3 12:01:17
所 在 地：中國大陸
產品型號：TMIP7-28,TMIP30-60
優質供應
詳細內容
內拉拔器
方便、快速地拆卸軸承
- 很方便地把軸承從軸承座中拆卸下來，大大縮短拆卸時間
- 夾頭適用于不同軸承內孔直徑，選擇方便
- 高強度鉻合金涂層，提高強度和耐用性
- 利用彈簧工作的夾頭，便于抓住軸承內圈
- 優化設計的拉爪可以安全地抓住軸承內圈后側，輕松產生大的拉拔力
- 滑動錘采用人體工學程設計，使用方便
- 由SKF設計，申請中

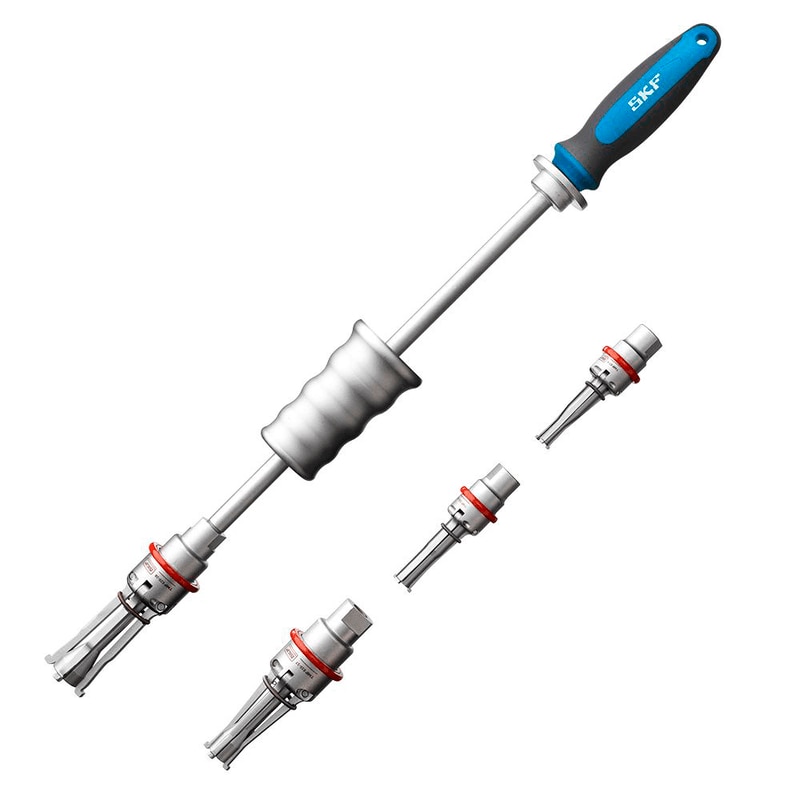

內軸承拉拔器套件TMIP 7-28（圖1）含4個夾頭，涵蓋7至28 mm（0.28至1.1 in.）的孔徑

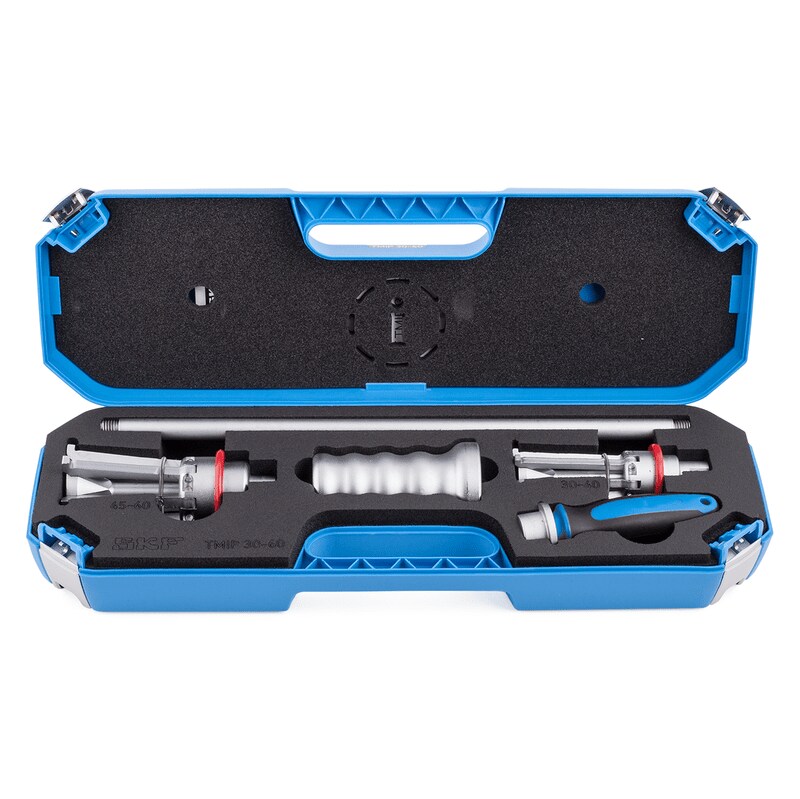

內軸承拉拔器套件TMIP 30-60（圖2）
含2個夾頭，涵蓋30至60 mm（1.2至2.4 in.）的孔徑
圖2
| 組件 | |
| TMIP 7-28 | TMIP 30-60 |
| 滑錘 | 滑錘 |
| 夾頭 7 - 9 mm（0.28 - 0.35 in） 10 - 12 mm（0.39 - 0.47 in） 15 - 17 mm（0.59 - 0.67 in） 20 - 28 mm（0.79 - 1.1 in） | 夾頭： 30 - 40 mm（1.2 - 1.6 in） 45 - 60 mm（1.8 - 2.4 in） |
| 使用說明卡 | 使用說明卡 |
| 工具箱 | 工具箱 |
| 技術參數 | ||
| 訂貨號 | TMIP 7-28 | TMIP 30-60 |
| 說明 | 內軸承拉拔器 | 內軸承拉拔器 |
| 重量（總套件） | 3.3 kg （7.3 lb） | 5.4 kg （11.9 lb） |
| 滑錘滑動距離 | 412 mm （16.2 in.） | 557 mm （21.9 in.） |
| 工具箱尺寸 （w × d × h） | 395 x 300 x 105 mm （15.5 x 11.8 x 4.1 in.） | 395 x 300 x 105 mm （15.5 x 11.8 x 4.1 in.） |
| 技術參數（公制） | ||||
| 夾頭 大小 | 軸承孔 直徑 | 軸承寬度 | 軸承 后側空間 | 封裝 深度 |
| | mm | mm | mm | mm |
| TMIP 7–28 TMIP E7–9 TMIP E10–12 TMIP E15–17 TMIP E20–28 | 7–9 10–12 15–17 20–28 | 10 11 18 24 | 6 6 7,5 10 | 39 45 55 60 |
| | | | | |
| TMIP 30–60 TMIP E30–40 TMIP E45–60 | 30–40 45–60 | >35 >64 | 11,5 15 | 97 102 |
| 技術參數（英制） | ||||
| 夾頭 尺寸 | 軸承孔 直徑 | 軸承寬度 | 軸承 后側空間 | 封裝 深度 |
| | in. | in. | in. | in. |
| TMIP 7–28 TMIP E7–9 TMIP E10–12 TMIP E15–17 TMIP E20–28 | 0.28–0.35 0.39–0.47 0.59–0.67 0.79–1.1 | 0.39 0.43 0.71 0.94 | 0.24 0.24 0.29 0.4 | 1.5 1.8 2.2 2.4 |
| | | | | |
| TMIP 30–60 TMIP E30–40 TMIP E45–60 | 1.2–1.6 1.8–2.4 | 1.38 2.52 | 0.45 0.6 | 3.8 4.0 |
