HY5700-16RS485系列產品是漢源高科（北京）科技有限公司一款工業16路RS485串口轉光纖的轉換器，可實現16路RS-485信號通過一根光纖進行遠距離傳輸，設備可以有效的延長RS485串行通信信號的傳輸距離，該系列產品支持多機通信、組網方便點。同時，由于采用光纖作為傳輸介質，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅，從而大的提高了數據通信的可靠性、安全性和保密性。

HY5700-16RS485串口轉光纖轉換器采用波浪紋鋁制加強機殼，標準35mm DIN導軌式安裝，DC12～24V寬電壓輸入，能夠滿足各種工業現場的要求。該系列產品廣泛應用于各種工業控制，分布數據采集等場景，特別適合應用于電力系統自動化、交通控制等域。

產品特點

◆設備提供1個光纖接口和16個RS485串口，光接口ST/SC/FC可選；

◆基于自主知識產權的集成電路，可構成星型、鏈型等網絡結構；

◆內置600W防浪涌保護和15KV防靜電保護，避免回路電壓、浪涌、感應雷擊、靜電、熱插拔等因素損傷設備；

◆PCM脈碼調制技術電信技術平臺，RS-485支持32點輪詢環境（可定制128點）；

◆選用工業光收發一體模塊，確保數據穩定傳輸。根據需要可提供0～120km的傳輸距離；

◆具備自動偵測串口信號波特率的能力，通道對用戶完全透明，波特率自適應，無需更改用戶協議；

◆各從站故障、掉電、斷纖時自動切除，故障恢復后自動連接工作，并在LED上指示；

◆串行口接口防雷達到IEC61000-4-5(10/700μS)差模：6KV阻抗(2Q)；共模：6KV，阻抗(2Q)標準；

◆串行數通道可以異步傳輸從0～115.2Kbps波特率自適應的串口數據；

◆工業設計，鋁合金外殼，DIN導軌式安裝；

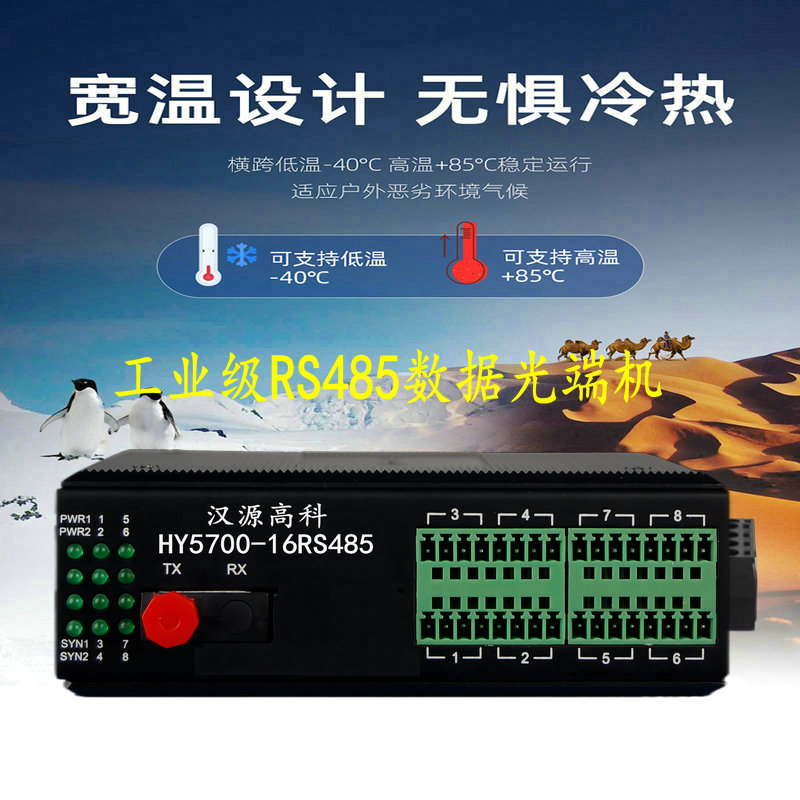

◆工作溫度：-40℃～+85℃

技術參數

◆光纖部分

光纖：?jiǎn)卫w或雙纖

光纖接口：FC/SC/ST

波長：850nm/1310nm多模；1310nm/1550nm單模

無中繼傳輸距離：20～120Km

典型發射功率：

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm：-25dBm

接受靈敏度范圍：-28dBm～-40dBm

◆RS485接口

標準

EIA/TIA-485 RS-485(ISO/IEC8284)

串口

二線制RS-485：A(對應Tx+)、B(對應Tx-)

連接器：工業鳳凰端子

◆電源

電源輸入：DC12～24V

功耗：＜5W

過載保護：支持

反接保護：支持

冗余保護：支持

接入端子：工業接線端子

◆機械與產品尺寸

外殼：IP40防護等，鋁合金材質

安裝方式：導軌安裝

重量：0.4kg/臺

◆工作環境

工作溫度：-40℃～+85℃

工作濕度：5%～95%(無凝露)

存儲溫度：-40℃～+85℃

存儲濕度：5%～95%(無凝露)
