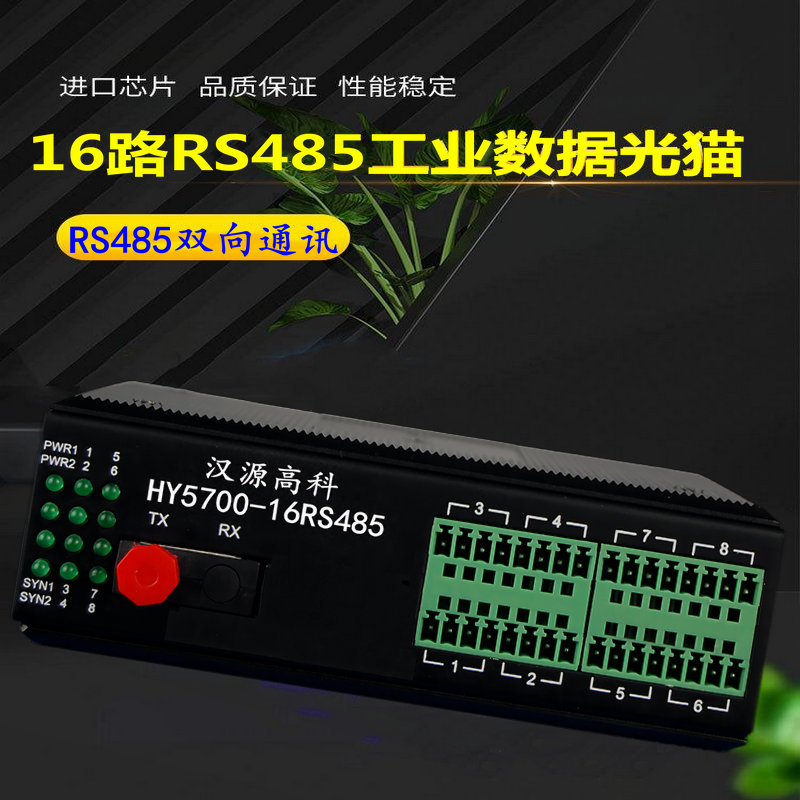

HY5700-16RS485工業導軌式485光纖收發器是一款將RS485串口信號轉為光纖信號的光纖傳輸設備，分為發送機和接收機。發送機將RS485串口信號轉變?yōu)楣庑盘?hào)，通過光纖傳輸，接收機將光信號還原為RS485串口信號。設備可同時支持1～16路RS485串口信號在光纖上透明傳輸，無需改動用戶的通信協議，大的解決了電磁干擾、地環干擾和雷電破壞的難題，提高了控制信號的可靠性、穩定性和保密性，同時也解決了傳統方式傳輸距離近的問題。

HY5700-16RS485工業導軌式485光纖收發器可以延長通信距離，遠可以達到120公里。采用光信號傳輸，模塊有很好的抗電磁干擾能力。設備采用高強度鋁合金外殼，提供IP40防護等，安裝方式為標準35mmDIN導軌式安裝；采用工業標準DC24V（12～24VDC）雙電源供電，具備電源性反接保護功能。本產品同時采用無風扇、低功耗、工業設計，-40℃～+85℃的寬溫工作范圍，能夠滿足各種惡劣的工業現場環境要求。

產品特點

◆提供1～16路獨立RS485串口通道，通道相互物理隔離；

◆支持點對點網絡拓?fù)浣Y(jié)構；

◆電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞；

◆RS485通道可以傳輸異步從0-115200波特率自適應的串口數據；

◆串行口接口防雷達到IEC61000-4-5(10/700μS)，差模：6KV，阻抗(2Ω)；共模：6KV，阻抗(2Ω)標準；

◆支持內部隔離，冗余雙電源輸入；

◆支持寬范圍12～24VDC電源輸入；

◆電源支持過載保護、防反接保護；

◆符合工業四電磁兼容性要求；

◆超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；

◆無風扇高效散熱，降低修復時間；

◆鋁合金外殼，IP40防護等，能夠經受住惡劣環境的考驗；

◆導軌式安裝；

◆寬溫型：工作溫度-40℃～+85℃。

技術參數

◆光纖部分

光纖：?jiǎn)卫w雙纖

光纖接口：FC/SC/ST可選

波長：850nm/1310nm多模；1310nm/1550nm單模

無中繼傳輸距離：20～120Km

典型發射功率

單模1310/1550nm：≥-9dBm

多模850nm：≥-18dBm

多模1310nm：≥-25dBm

接受靈敏度范圍：-28dBm～-40dBm

◆RS485接口

標準：EIA/TIA-485、RS-485(ISO/IEC8284)

連接器：鳳凰端子

工作方式：異步工作，點對點或多點，2線半雙工，4線全雙工

方向控制：采用數據流向自動控制技術，自動判別和控制數據傳輸方向

波特率：300-115200bps，自動偵測串口信號速率

負載能力：支持32點輪詢環境(可定制128點)

傳輸距離：RS-485端1200米

接口保護：1500W浪涌保護、15KV靜電保護

◆電源

物理接口：工業接線端子

冗余雙電源輸入：DC12～24V

功耗：＜5W

過載保護：支持

反接保護：支持

冗余保護：支持

◆機械與產品尺寸

外殼：IP40防護等，鋁合金材質

安裝方式：導軌安裝、壁掛式安裝

重量：0.4kg/臺

◆工作環境

工作溫度：-40℃～+85℃

工作濕度：5%～95%(無凝露)

存儲溫度：-40℃～+85℃

存儲濕度：5%～95%(無凝露)
