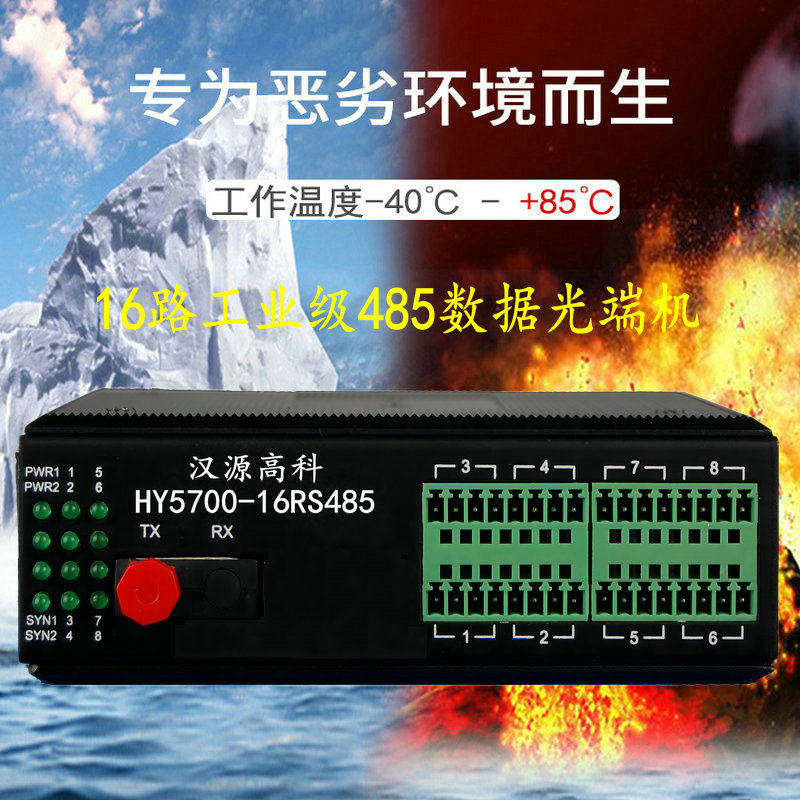

HY5700-16RS485是漢源高科生產的一款RS485光纖MODEM。產品具有體積小巧，使用方便靈活的特點。該產品突破了傳統RS485接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。是遠程終端單元（RTU）到主機（HOST）或分布式采集系統（SCADA）控制器快速連接的佳選擇。

HY5700-16RS485提供RS485的數據傳輸自動使能控制電路，零延時轉換設計。RS485方式支持數據（TXD或SD）發送控制，并且采用端口自適應技術實現端口參數自適應調節，無需開關設置，從而提高了適應各類通訊軟件的能力，簡化操作及控制方式。

HY5700-16RS485的RS485電口內置快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-485接口，采用當?shù)腡VS（TRANSIENTVOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING），提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且小的間電容保證了RS-485接口的高速傳輸。

產品特性

DIN導軌式安裝

接線端子/ST、SC、FC光口可選

支持16路全雙工RS-485接口

透明傳輸，波特率自適應，無需改動用戶協議

電源、數據收、數據發有指示燈顯示

有效避免回路電壓、浪涌、感應雷擊、靜電、熱插拔損傷設備

工業設計,全貼片工藝

技術參數

光纖接口指標

光纖接口：ST/SC/FC可選，單纖雙纖可選

光纖類型：單模20KM（可選多模）

傳輸距離：多模：2KM、單模：20KM

工作波長：多模：850/1310nm；單模：1310/1550nm可選；

適用光纜：多模：50/125、62.5/125、100/140μm；

單模：8.3/125、8.7/125、9/125、10/125μm；

數據接口參數

串口數量：16路RS485接口；

接口標準：RS485 TIA/EIA標準

電氣接口：工業標準接線端子；

接口信號：RS485：T+/A、T-/B

串口速率：RS485：0-460Kbps

傳輸距離：1200米（RS485）；32個負載；

接口保護：600W雷擊浪涌保護（TVS）；+/-15KV ESD保護（ESD）

傳輸介質：屏蔽線或雙絞線

一般指標

工作電壓：DC12～24V

工作功耗：＜5W

工作溫度：-40℃～+85℃

工作濕度：5%-95%，無凝結；

外型尺寸：掛壁式和導軌式安裝

外殼材質：鋁合金
