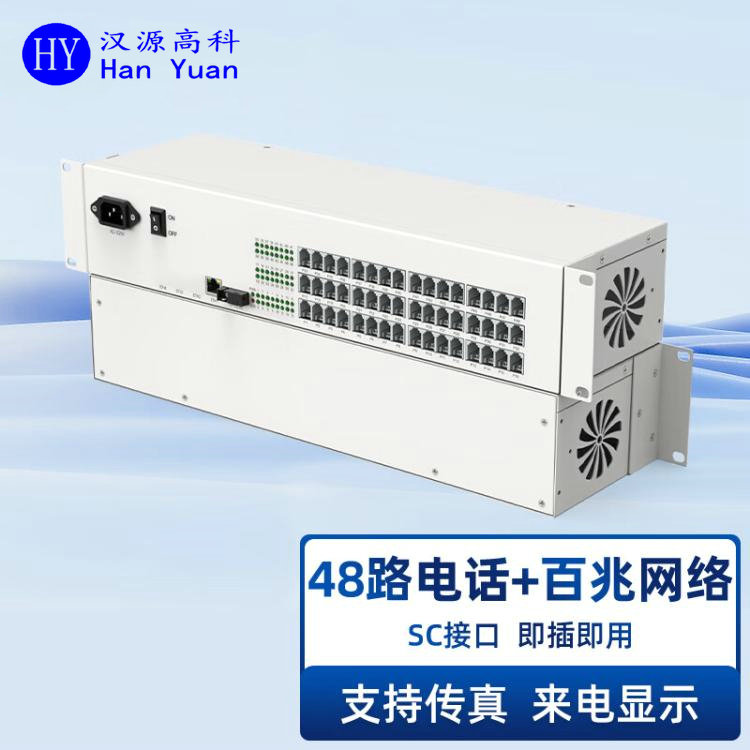

48路電話光端機+1路百兆網絡HY-48P1FL是漢源高科（北京）科技有限公司采用自主知識產權的大規模集成電路，應用時分復用技術，將以太網信號和電話信號混合編碼后在一對光纖上傳輸。實現熱線電話業務傳輸，傳輸通道為光傳輸通道。該機采用2U機架式設計，集成度高，體積小，功耗低，工作可靠，安裝使用方便。

主要功能與特點

1：提供1路光接口（光口速率155M）

2：提供48路電話（可選配磁石電話、熱線電話等），電話接口含過壓以及防雷模塊

3：提供1個10/100M以太網接口，全雙工/半雙工自適應

4：電源為：內置220V或48V電源

5：單纖或雙纖傳輸、正常出貨為單纖

6：光傳輸距離為20KM，遠可以傳輸120KM

7：2U機架式設備

技術指標

1：光接口

波長：1310nm（標準機型）或1550nm

發送功率：≥－12dBm

接收靈敏度：≤－30dBm(BER≤10-11)

接口方式：FC（標準機型）或SC等

傳輸方式：雙纖或單纖

2：以太網接口

支持線速10Base-T/100Base-T，全雙工/半雙工自適應

符合IEEE802.3/IEEE802.3u標準

使用標準RJ45插頭

3：話路接口及信令

交換側

摘機阻抗：＜500Ω

掛機阻抗：＞10KΩ

用戶側

環路阻抗：≤2000Ω（包括話機）

空閑電路電壓：≤50V

環路電流：25mA

摘機門限：8mA

性反轉時延：＜50ms

撥號：脈沖撥號單脈沖失真＜5ms；帶內音頻撥號總失真滿足話音接口特性

摘機時延：＜100ms

鈴流：

遠端(FXS)鈴流發生器

頻率：25Hz±3Hz

幅度：75V±5Vrms

鈴流時延：＜50ms

輸出總功率：≤10W（以機箱為單位）

局端(FXO)鈴流檢測

幅度范圍：小38Vrms

話音接口

阻抗：600Ω或三元件復式阻抗

音頻范圍：300-3400Hz

編碼律：CCITT建議G.711 A律

4：功耗

整機功耗：＜35W

5：工作環境

工作溫度：-20℃～+70℃

相對濕度：≤95%（25℃時）

大氣壓力：70～106Kpa

產品規格

產品名稱：48路電話光端機+1路百兆網絡（RJ11接口）

產品型號：HY-48P1FL

產品功能描述：在光纖上傳輸48路電話業務（可選配磁石電話、熱線電話等）+1路百兆網絡；桌面式設備；電話接口為RJ11

業務端口描述：1個光纖接口（光口速率為155M，可選用單纖或雙纖傳輸，光接口為FC或SC）；48路電話接口（接口為RJ11）；1路百兆網絡接口

電源：AC220V或DC48V單電源，AC220V與DC48V雙電源

產品尺寸：485*135*90mm

產品重量：4.0KG/臺
