產品特點

*符合IEEE802.3/802.3u標準，存儲轉發交換方式

*提供4個10/100Base RJ45以太網接口，支持Auto-Negotiation技術，自動協商工作速率（10M/100M）和雙工模式（半雙工/全雙工），支持端口自動翻轉

*提供1個100Base光口，默認SC接口，可選FC、SC、ST，可傳輸120公里

*采用IP40外殼及工業EMC設計

*支持電壓12～36VDC電源輸入

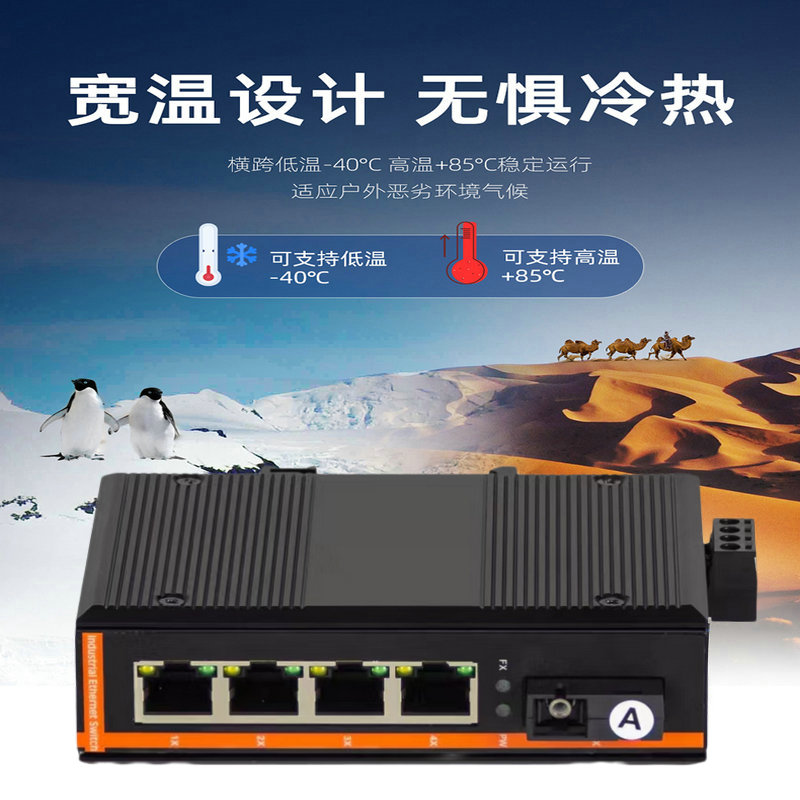

*-40℃～+85℃工作溫度范圍，滿足各種工業要求

技術參數

*標準：IEEE802.3、IEEE802.3u

接口

*RJ45電口：10/100Base速率自偵測、全/半雙工模式，支持端口自動翻轉

*百兆光口：100Base百兆全雙工，默認SC接口，可選FC、ST，可傳輸120公里

交換屬性

*10M轉發速度：14881pps

*100M轉發速度：148810pps

*傳輸方式：存儲轉發

*系統交換帶寬：800Mbps

*緩存大小：448Kbits

*MAC地址表：1K

電源

*12～36VDC電源輸入，采用4芯5.81mm間距標準工業接線端子

*空載功率：3W@24VDC

*滿載功率：4.5W@24VDC

機械特性

*尺寸：120mm×92mm×32mm

*凈重：300克

*外殼：IP40等保護，金屬外殼

*安裝：導軌式安裝

工作環境

*工作溫度：-40℃～+85℃

*存儲溫度：-40℃～+85℃

*相對濕度：5%～95%（無凝露）

符合標準

*IEC61000-4-2(ESD)：±6KV接觸放電，±15KV空氣放電

*IEC61000-4-3(RS)：10V/M(80-1000MHZ)

*IEC61000-4-4(EFT)：電源端：±4KV，信號端：±2KV

*IEC61000-4-5(Surge)：電源端：±2KV CM/±1KV DM，信號端：±4KV

*IEC61000-4-6(射頻傳導)：3V（10KHZ-150KHZ），10V(150KHZ-80MHZ)

*IEC61000-4-16(共模傳導)：30V COUNT 300V，1S

*IEC60068-2-6（振動）

*IEC60068-2-27（沖擊）

*IEC60068-2-32（自由跌落）

*IEC61000-6-2（通用工業標準）
