設備參數

模擬量接口

電壓/電流模擬量（0~5）V/（0~10）V/（4~20）mA可選

支持單向1~16通道或雙向1~8通道的電壓/電流模擬量

參考精度：0.4%

采樣頻率：20KHz

信號分辨率：12bit

時間延遲：<10ms

電壓量接口參數：電壓傳輸范圍（0~5）VDC或者可選（0~10）VDC，輸入阻抗 1MΩ

4~20mA電流量接口參數：大負載能力500Ω，輸入電阻51Ω

數字量/開關量接口

獨立的1~16路單或1~8路雙向數字通道

輸入方式為干觸點輸入

干觸點輸入：短路或者開路。

輸出方式：繼電器輸出

繼電器輸出形態FORMC（SPDT）：繼電器吸合時間 6ms，繼電器釋放時間 3ms，總計開關時間 10ms，繼電器觸點容量 1A/24VDC

傳輸延時時間：2ms

大工作開關頻率：50Hz

RS-232、RS-485 和 RS-422 接口

四種配置模式：雙通道 RS-232/雙通道 RS-485/單通道 RS-232+單通道 RS-485/單通道 RS-422

工作速率設置：0~115.2Kbps任意速率

光纖接口

光纖波長：多模 850nm、1310nm，單模 1310nm、1550nm

傳輸光纖：多模 50/125μm、62.5/125μm、100/140μm，單模 8.3/125μm、9/125μm、10/125μm

傳輸距離：多模 2km，單模 20km，更遠距離可選

光纖接口類型：標配FC接口，可選 ST、SC

電源及保護

冗余電壓：9~48V DC電源輸入，典型工業標準電壓 24V（±5%），具備性防反接保護功能，采用 3 芯 5.08mm工業端子接口

空載功率：3.5W@24VDC

滿載功率：6.5W@24VDC

機械特性

尺寸（長×寬×高）：135mm×120mm×40mm

凈重：800 克

外殼：IP40等保護，鋁合金外殼

安裝：DIN35導軌式安裝

工作環境

工作溫度：-40℃~+85℃

存儲溫度：-40℃~+85℃

相對濕度：5%~95%（無凝露）

保修期

保修期：5 年

符合標準

IEC61000-4-2(ESD)：電源端：±6KV 接觸放電，±8KV 空氣放電；繼電器：±4KV 接觸放電，±4KV 空氣放電； 信號端：±4KV 空氣放電

IEC61000-4-4(EFT)：電源端：±4KV，繼電器：±4KV

IEC61000-4-5(Surge)：電源端：±2KV DM/±4KV CM，繼電器：±2KV DM/±4KV CM

IEC60068-2-27（沖擊）

IEC60068-2-32（自由跌落）

IEC61000-6-2（通用工業標準），IEC61850-3（變電站），IEEE1613（電力分站）

EN50121-4（軌道交通）

產品型號 規格及介紹

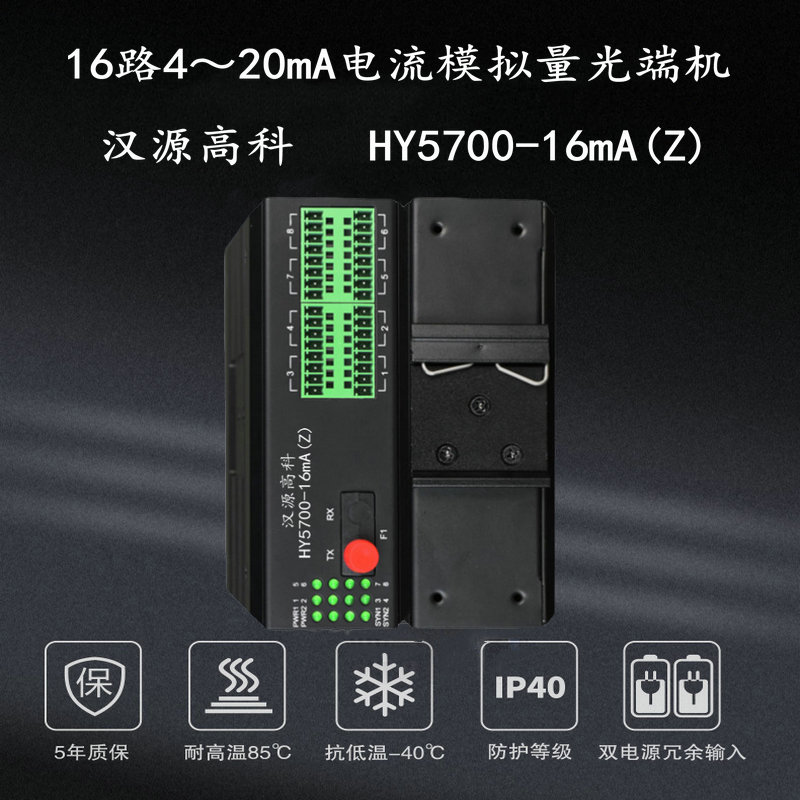

HY5700-1mA(Z) 1路單向模擬量光纖轉換器，4~20mA 電流量，單多模光纖0~20km，可定制更遠距離、光纖接口類型ST/SC/FC 可選。

HY5700-2mA(Z) 2路單向模擬量光纖轉換器，4~20mA 電流量，單多模光纖0~20km，可定制更遠距離、光纖接口類型ST/SC/FC 可選。

HY5700-4mA(Z) 4路單向模擬量光纖轉換器，4~20mA 電流量，單多模光纖0~20km，可定制更遠距離、光纖接口類型ST/SC/FC 可選。

HY5700-8mA(Z) 8路單向模擬量光纖轉換器，4~20mA 電流量，單多模光纖0~20km，可定制更遠距離、光纖接口類型ST/SC/FC 可選。

HY5700-16mA(Z) 16路單向模擬量光纖轉換器，4~20mA 電流量，單多模光纖0~20km，可定制更遠距離、光纖接口類型ST/SC/FC 可選。

HY5700-1mA(S) 1路雙向模擬量光纖轉換器，4~20mA 電流量，單多模光纖 0~20km，更遠距離、光接口類型 ST/SC/FC 可選。

HY5700-2mA(S) 2路雙向模擬量光纖轉換器，4~20mA 電流量，單多模光纖 0~20km，更遠距離、光接口類型 ST/SC/FC 可選。

HY5700-4mA(S) 4路雙向模擬量光纖轉換器，4~20mA 電流量，單多模光纖 0~20km，更遠距離、光接口類型 ST/SC/FC 可選。

HY5700-8mA(S) 8路雙向模擬量光纖轉換器，4~20mA 電流量，單多模光纖 0~20km，更遠距離、光接口類型 ST/SC/FC 可選。
