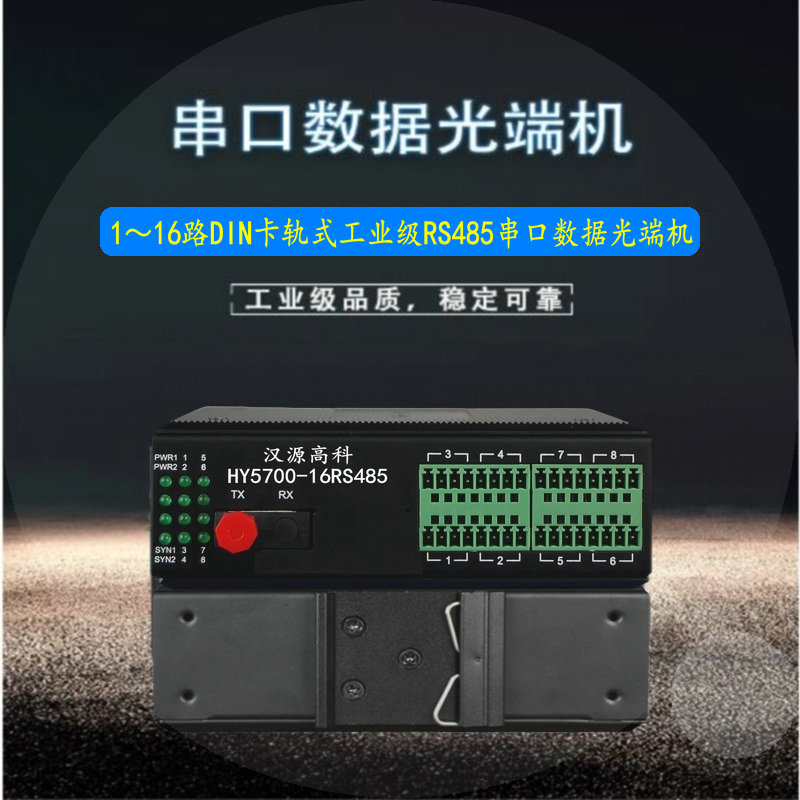

在結構安裝方面，HY5700-16RS485采用導軌式安裝；在核心器件上，產品采用高品質設計方案，其傳輸速率在300bps～115200bps，可實現主控機之間，主控機與單片機或外設之間構成點到點、點到多點的遠程多機通信網絡，實現多機應答通信，產品廣泛應用于工業自動化控制系統、一卡通、門禁系統、停車場系統、自助銀行系統、公共汽車收費系統、飯?zhí)檬埏埾到y(tǒng)、公司員工出勤管理系統、公路收費站系統等等，是工業通信必不可少的產品。

產品特點

◆RS485轉光纖，全雙工，半雙工通信；

◆信號流向自動識別，透明傳輸；

◆進口光收發模塊，確保傳輸距離；

◆獨有串口保護電路，可帶電熱插拔；

◆工業設計，全部表面貼裝工藝，保證了產品的長期可靠性。

技術參數

接口規格

串口

接口類型：16路RS485

波特率：300bps～115200bps

連接方式：工業端子

節點數量：RS485支持128節點

方向控制：自動識別RS485流向

接口防護：15kV靜電保護、600W/ms雷擊

光纖接口

接口類型：1路光纖接口，ST/SC/FC可選

傳輸距離：多模2km，單模20km（40/60/100km可選）

傳輸波長：多模850nm/1310nm或單模1310nm/1550nm可選

光纖類型：多模光纖62.5/125μm或50/125μm，單模光纖9/125μm

光功率及靈敏度：≥-10dBm，≤-34dBm（具體參考不同型號光模塊）

誤碼率：≤10-9

電源參數

電源輸入：DC12～24V

滿載功耗：＜5W

機械參數

安裝方式：DIN導軌式安裝

工作環境

工作溫度：-40℃～+85℃

存儲溫度：-40℃～+85℃

相對濕度：5%～95%（無凝露）
