一.1 產品外觀
2 燈位和按鍵描述
下圖從左到右，從上到下分別為：link燈、LAN燈、系統燈、WAN燈。
下圖從左到右分別為：RST復位按鍵、PUSH按鍵。
燈位描述：
| 名稱 | 狀態 | 描述 |
| Link燈 | 熄滅 | 沒找到模塊或者SIM卡 |
| 慢閃 | 找到模塊和者SIM卡 | |
| 快閃 | 撥號中 |
| 常亮 | 已上線 | |
| LAN燈 | 閃爍 | 接入網口線并有數據傳輸 |
| 滅 | 未接入網口線 | |
| 系統燈 | 慢閃 | 系統正常運行 |
| 閃 | 系統處于復位狀態 | |
| 滅 | 未接入電源 | |
| WAN燈 | 閃爍 | 接入網口線并有數據傳輸 |
| 滅 | 未接入網口線 |
按鍵描述：
| 名稱 | 功能 |
| RST復位按鍵 | 長按8秒，可以將系統初始化 |
| PUSH按鍵 | 按下可以將彈出SIM卡卡槽 |
3端口描述
下圖從左到右分別為： LAN口、WAN口、電源接口
| 名稱 | 功能 |
| 電源接口 | 連接電源 |
| WAN口 | 連接外網，亦可以做POE供電口 |
| LAN口 | 連接電腦或者交換機等設備，亦可以做POE供電口 |

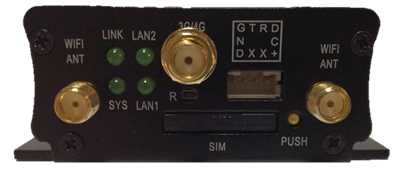

下圖從左到右分別為：ANT WiFi 、ANT 3G/4G、UART接口、SIM、ANT WiFi。
描述：
| 名稱 | 功能 |
| ANT WiFi | WiFi天線接口 |
| ANT 3G/4G | LTE天線接口 |
| UART接口 | 串口接口 |
| SIM | SIM卡槽 |
| ANT WiFi | WiFi天線接口 |
設備快速安裝指南
WAN連接外網，電源接口連接電源，設備自動將有線網絡信號轉換為無線信號。無線名默認為“Crabox_XXXXXX” (XXXXXX是貼在機身背面條形碼的后六位)，無線密碼默認為“ 12345678”。
安裝注意事項
操作環境要求
| 工作溫度 | -25℃~60℃ |
| 存儲溫度 | -40℃~85℃ |
| 工作濕度 | 5%~95%無凝冰 |
| 防護等級 | IP31 |
設備管理
備注：以下操作在設備未接入外網狀態下進行。若已接入外網網絡，請拔下外網線，然后按照以下步驟進行操作。
1 連接并登陸設備管理頁面
1. 使用一根網線分別連接設備的LAN口和電腦的網口。
2. 等待十幾秒后，電腦自動獲取到地址。
3. 打開瀏覽器頁面，在瀏覽器頁面地址欄中輸入設備的網關地址“192.168.1.1”（設備的網關地址標記在設備背面的標簽上，默認地址為192.168.1.1）進行頁面跳轉。
4. 頁面跳轉成功后，會顯示出設備的登陸界面，請?jiān)?/span>頁面中按照提示輸入密碼“admin”（密碼標記在設備背面的標簽上，初始密碼默認為admin），然后點擊<登錄>按鈕。
5. 成功登陸設備管理界面，可以查看設備的基礎信息并進行設備操作管理。
基礎功能介紹
1 系統狀態
系統界面可以直觀的展現設備當前的所有狀態信息，特有的模塊彈窗界面可以清晰準確的顯示更多設置信息。
Ø 運行時間：自動顯示運行天數和當前的軟件版本。
Ø 資源使用率：實時監測設備的使用率，避免出現設備高溫運行的情況。
Ø 實時流量監控：自動實時監測接入設備使用網絡的速率。
Ø 外網信息：顯示設備獲取到的WAN口信息和當前設備使用的網絡模式。鼠標點擊此模塊時，頁面自動彈出連接網絡的詳細信息。
Ø 內網信息：顯示設備的網關信息（即管理界面的網址）、設備的無線名稱、設備的連接數、設備網口的連接狀態。當網口線接入網口的時候，網口圖標會如上圖一樣亮起。鼠標點擊此模塊時，頁面自動彈出無線信息和內網設置的詳細信息。
Ø 無線信息：顯示設備無線名稱和密碼，無線信息一目了然。
Ø 4G信息：顯示設備檢測到的SIM的型號、當前SIM狀態、信號強度。當沒有有SIM卡插入時，頁面會提示模塊異常。鼠標點擊此模塊時，頁面自動彈出當前使用的手機序列信息和運營商信息等詳細信息。
Ø 虛擬專網：顯示出各類VPN的當前連接狀態。鼠標點擊此模塊時，頁面自動彈出頁面相關VPN連接的詳細信息。
Ø 高級應用信息：顯示常用應用的當前狀態。鼠標點擊此模塊時，頁面自動彈出更多的應用狀態信息。
