一、概述

       ZW7-40.5戶外高壓真空斷路器用于交流50HZ 、電壓40.5KV的戶外高壓電器設備。附裝彈簧操動結構或電磁操動結構，可以遠控電動分、合閘，也可 就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求。并滿足 IEC－56《交流高壓斷路器》電工委員會標準的要求。ZW7－40.5系列戶外高壓真空斷路器，主要用 于戶外35KV輸變電系統的控制與保護，也可適用于城、鄉電網及工礦企業的正常操作與短路保護之用。 該產品總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。 并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安裝維護方便等優點。

二、型號含義：

三、主要參數：

三、主要功能：     35KV高壓斷路器ZW7-40.5電動真空開關

• a.采用真空滅弧，開斷能力強，電壽命長，機械壽命10000次；

• b.結構簡單，兔維護，不檢修周期長：

• c.絕緣性能好，防污樹巨力強；

• d.可配彈簧或電磁操動機構，機械性能可靠，可頻繁操作；無火災和爆炸隱患；

• e.內裝電流互感器，講師精度達0.2級，可實現三相互動保護;

• f.內附凝露控制器，能保持?jǐn)嗦菲髟谝欢ǖ臏囟取穸认驴煽窟\(yùn)行。

四、zw7-40.5戶外高壓真空斷路器使用環境條件：

• a.周圍空氣溫度：上限+40℃，下限-30℃;

• b.海拔：≤2000m (若需增高海拔，則額定絕緣水平相應提高);

• C.風壓：不超過700Pa (相當于風速34m/s)；

• d.振幅：地震烈度8度;

• e.污穢等級: III級;

• f.大日溫度差:不超過25℃;

• g.無火災、爆炸危險、化學腐蝕及劇烈振動的場所。

五、結構與特點：    35KV高壓斷路器ZW7-40.5電動真空開關

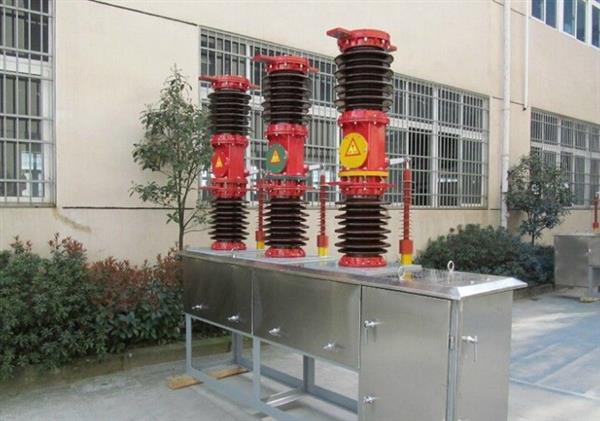

       ZW7-40.5戶外高壓真空斷路器是參照國內、 外技術新近聯合開發研制的，產品具有結構設計新穎，方案組合合理、操作靈活方便、機構壽命長 等特點，選用新型絕緣材料組成的絕緣結構，密封性好、抗老化、耐高壓、不燃燒、無爆炸危險。本產 品維護檢修量少，可靠性高，配有高精度、高性能的電流互感器，成套性強，可減少與占地面積和投資 �？傮w結構為瓷瓶支柱式，上瓷瓶為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷瓶。三相聯動部分 和電流互感器以及操動機構均裝在一個防水型機構箱內，滅弧室動端通過拐臂、絕緣拉桿與機構的輸出 軸相聯。主要由真空滅弧室、電流互感器、傳動機構及操動機構組成。

六、產品安裝及尺寸：
