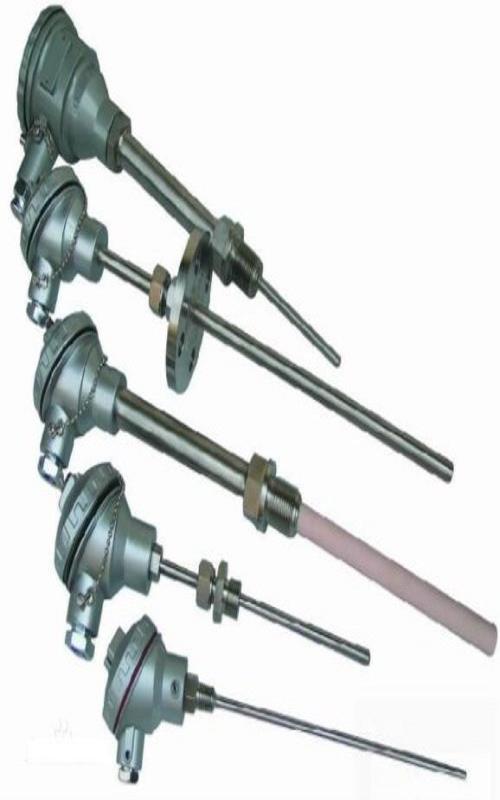

安徽天康熱電偶熱電偶（thermocouple）是溫度測量儀表中常用的測溫元件，它直接測量溫度，并把溫度信號轉換成熱電動勢信號，通過電氣儀表（二次儀表）轉換成被測介質的溫度。各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要部分組成，通常和顯示儀表、記錄儀表及電子調節器配套使用。  在工業生產過程中，溫度是需要測量和控制的重要參數。在溫度測量中，熱電偶的應用極為廣泛，它具有結構簡單、制造便、測量范圍廣、精度高、慣性小和輸出信號便于遠傳等許多優點。另外，由于熱電偶是一種有源傳感器，測量時不需外加電源，使用十分肀便，所以常被用作測量爐子、管道內的氣體或液體的溫度及固體的表面溫度。  安徽天康熱電偶的主要種類：  高溫高壓熱電偶： 適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。電氣出口：M20x1.5,NPT1/2，連接尺寸：M20x1.5,,NPT1/2，防護等級：IP65，隔爆等級：dIIBT4, dIICT5，安徽天康(股份)有限公司,公稱壓力：15-40MPa。  K型熱電偶： 作為一種溫度傳感器，K型熱電偶通常和顯示亠儀表，記錄儀表和電子調節器配套使用。K型熱電偶可以直接測量各種生產中從0℃到1300℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。 目前用量的廉金屬熱電偶，其用量為其他熱電偶的總和。K型熱電偶絲直徑一般為1.2mm～4.0mm。 正極（KP）的名義化學成分為：Ni：Cr=90:10，負極（KN）的名義化學成分為：Ni:Si=97：3，其使用溫度為-200℃~1300℃。 具有線性度好，熱電動勢較大，靈敏度高，穩定性和均勻性較好，抗氧化性能強，價格便宜等優點，能用于氧化性惰性氣氛中廣泛為用戶所采用。 不能直接在高溫下用于硫，還原性或還原，氧化交替的氣氛中和真空中，也不推薦用于弱氧化氣氛。  鉑銠熱電偶 又稱高溫貴金屬熱電偶，鉑銠有單鉑銠（鉑銠10-鉑銠）和雙鉑銠（鉑銠30-鉑銠6） 之分，它們作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1700℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。質量可靠,檢測有保障,鉑銠是一種傳統的測溫元件，具有熱電性能穩定、抗氧化性強，長期使用溫度為1600℃，短期使用溫度為1800℃。外采用99剛玉保護套，內為高純度鉑銠合金絲，這樣耐溫高，測溫準，精度高。  快速熱電偶： 快速測溫熱電偶用于測量鋼水及高溫熔融金屬的溫度，是一次性消耗式熱電偶。它的工作原理是根據金屬的熱電效應，利用熱電偶兩端所產生的溫差電熱測量鋼水及高熔融金屬溫度。速熱電偶的結構，它主要由測溫偶頭與大管構成。偶頭主要有正負偶絲焊接在補償導線上，補償導線穿嵌在支架上，支架外套有小管，偶絲以石英支撐和保護。*外裝有防渣帽，全部零組件集中裝入泥頭中并以耐火填充劑粘合成一整體，而不可拆卸，故為一次性使用。  隔爆熱電偶 是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等 化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。  一體化熱電偶 一般由測溫探頭（熱電偶或熱電阻傳感器）和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化熱電偶. 一體化熱電偶溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫一體化熱電偶信號轉換放大后，再由線性電路對溫度的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。  安徽天康熱電偶的測溫條件 是一種感溫元件，是一種一次儀表，熱電偶直接丈量溫度。由2種不同成分材質的導體組成的閉合回路，由于材質不同，不同的電子密度產生電子擴散，穩定均衡后就產生 了電勢。當兩端存在梯度溫度時，回路中就會有電流產生，產生熱電動勢，溫度差越大，電流就會越大。測得熱電動勢之后即可曉得溫度值。熱電偶實際上是一種能量轉換器，可將熱能轉換成電能。 熱電偶的技術優勢：熱電偶測溫范圍寬，性能比擬穩定；丈量精度高，熱電偶與被測對象直接接觸，不受中間介質的影響；熱響應時間快，熱電偶對溫度變化反響靈活；丈量范圍 大，熱電偶從-40~+ 1600℃ 均可連續測溫；熱電偶性能牢靠， 機械強度好。運用壽命長，裝置便當。 電偶必需是由兩種性質不同但契合一定要求的導體（或半導體）材料構成回路。熱電偶丈量端和參考端之間必需有溫差。 將兩種不同資料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因此在回路中構成一個大小的電流,這 種現象稱為熱電效應。熱電偶就是應用這一效應來工作的。 安徽天康熱電偶的主要優點 1、測量精度高。因直接與被測對象接觸，不受中間介質的影響。 2、測量范圍廣。常用的熱電偶從零下50度——1600度均可連續測量，某些特殊熱電偶可測到-269度（如金鐵鎳鉻），可達2800度（如鎢、錸）。 3、構造簡單，使用便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，高溫高壓熱電偶，外有保護套管，用起來非常便。  安徽天康熱電偶的選擇法 熱電偶是兩種不同的導體連接在一起形成的，當測量及參考連接點分別處于不同溫度上時即產生出所謂的熱電磁力（EMF）。連接點用途測量連接點是處于被測溫度上的熱電偶連接點部分。參考連接點則是保持在一已知溫度上，或溫度變化能自動補償?shù)臒犭娕歼B接點部分。 在常規工業應用中，熱電偶元件一般端接在接頭上；但參考連接點卻很少位于接頭上，而是利用適當?shù)臒犭娕佳由炀�來轉接到溫度比較穩定的被控環境中。連接點類型接殼式熱電偶連接點與探針壁物理連接（焊接），這能實現很好的熱傳輸——即從外部通過探針壁將熱量傳至熱電偶連接點。建議用接殼式熱電偶來測量靜態或流動腐蝕性氣體與液體的溫度，以及一些高壓應用。在絕緣式熱電偶中，熱電偶連接點與探針壁分開并由一種軟性粉末包圍。雖然絕緣式熱電偶的響應速度比接殼式熱電偶的響應速度要慢，但它能提供電絕緣。建議使用絕緣式熱電偶來測量腐蝕性環境，高溫高壓熱電偶，可理想地通過護套屏蔽來將熱電偶與周圍環境完全電絕緣。露端式熱電偶允許連接點頂端深入到周圍環境中，這種類型可



安徽天康///高溫高壓熱電偶
