美容噴霧補水儀芯片方案 電子產品MCU單片機方案設計開發 七彩跑馬燈加濕器IC方案-麗晶微電子
點擊次數：0發布時間：2022/12/5 10:57:21
更新日期：2025/2/5 11:52:06
所 在 地：中國大陸
產品型號：EH220423-1111-A241
優質供應
詳細內容
一、功能說明
上電不工作，一路輕觸開關Key，一路霧化片OUT，三路LED輸出Led1，Led2，Led3
短按Key，開啟霧化功能，依次為：常噴（定時4小時），間歇噴開3S停3S（定時6小時），關，依次循環
長按3S Key，開啟LED，長按依次為：白光，七彩跑馬閃，滅，依次循環
二、電氣參數（VDD=5.0V，GND=0,TA=25℃）
| 參數 | 符號 | 小值 | 典型值 | 大值 | 單位 | 條件 |
| 工作電壓 | VDD | 2.2 | 3.0 | 5.5 | V |
|
| 工作電流 | IOP |
| 1.6 |
| mA | Fcpu=4MHz@HIRC 8MHz |
| 靜態電流 | ISTB |
| 5 |
| uA | VDD=5V, WDT 開, LVR 關 |
| 驅動電流低電平輸出 | IOL |
| 30 |
| mA | VDD=5.0V,VOL=0.6V |
| 驅動電流高電平輸出 | IOH |
| 20 |
| mA | VDD=5.0V,VOH=4.4V |
| 工作溫度 | TA | -10 | 25 | 70 | ℃ |
|
| 儲存溫度 | Tstg | -20 | 25 | 125 | ℃ |
|
三、 封裝腳位圖（SOP14）
四、 PIN引腳及功能描述
| 管腳號 | 符號 | 功能描述 |
| 1 | Led3 | LED輸出腳，高有效 |
| 2 | Led4 | LED輸出腳，高有效 |
| 3 | Red | LED輸出腳，高有效 |
| 4 | VDD | IC正 |
| 5 | Green | LED輸出腳，高有效 |
| 6 | Blue | LED輸出腳，高有效 |
| 7 | NC | 空接 |
| 8 | OUT | 霧化片輸出腳，高有效 |
| 9 | Led6 | LED輸出腳，高有效 |
| 10 | Key | 按鍵觸發、低有效 |
| 11 | GND | IC負 |
| 12 | Led5 | LED輸出腳,高有效 |
| 13 | Led2 | LED輸出腳，高有效 |
| 14 | Led1 | LED輸出腳，高有效 |

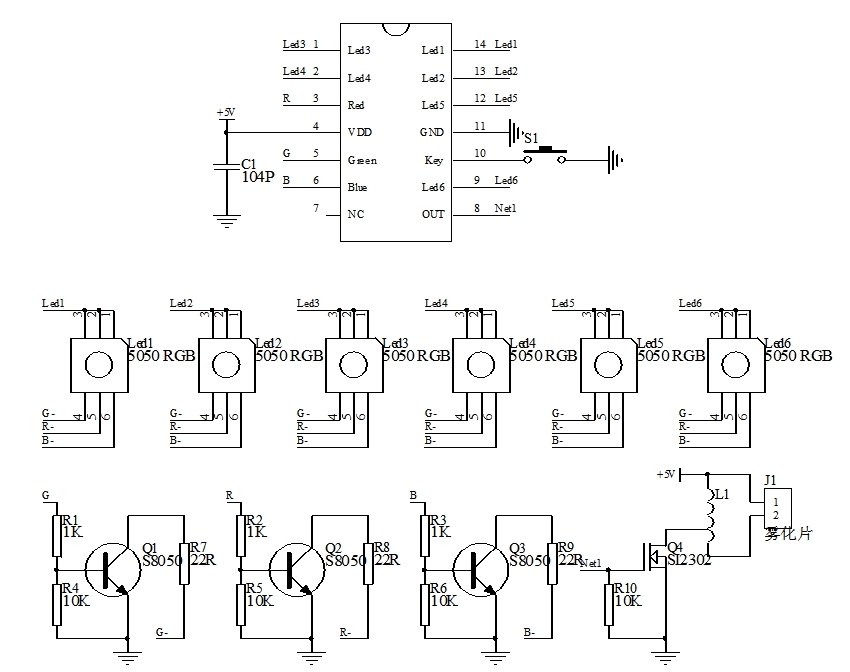

五、參考電路圖
六、 封裝尺寸圖（SOP14）
七、版本說明
| 版本 | 日期 | 描述 |
| EH220423-1111-A241 | 2022/5/31 | V01初版 |
