EH220223-3E47-3F19兩鍵6開18關定時芯片
． 功能說明
兩個輕觸開關輸入控制，三路輸出：2路主燈、1路指示燈。上電工作無定時對閃模式。
KEY1(定時/OFF鍵)：按下6開18關定時指示燈亮，再按下關,再按下無定時,指示燈滅，依次循環。
KEY2(模式鍵)：按下L1亮，按下L2亮，再按下L1 L2對閃。
有不斷電記憶，KEY1關后再打開 記憶之的LED模式。
二． 電氣參數（VDD=5.0V TA=25℃）
| 參數 | 符號 | 小值 | 典型值 | 大值 | 單位 | 條件 |
| 工作電壓 | VDD | 2.2 | 3.0 | 5.0 | V |
|
| 工作電流 | IOP |
| 1.5 |
| mA |
|
| 靜態電流 | ISTB |
|
| 5 | uA | VDD=5.0V |
| 驅動電流低電平輸出 | IOL |
| 14 |
| mA | VDD=5.0V,VOL=0.7V |
| 驅動電流高電平輸出 | IOH |
| 6 |
| mA | VDD=5.0V,VOH=VDD-0.7 |
| 過VDD限電流 | IVDDmax |
| 50 |
| mA |
|
| 過GND限電流 | IGNDmax |
| 50 |
| mA |
|
| 工作溫度 | TA | -10 | 25 | 70 | ℃ |
|
| 儲存溫度 | Tstg | -20 | 25 | 100 | ℃ |
|

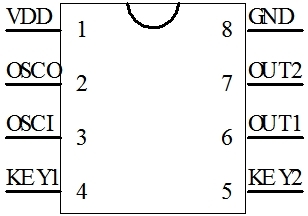

三． 封裝腳位圖（SOP-8）
| 管腳號 | 符號 | 功能描述 |
| 1 | VDD | 電源正 |
| 2 | OSCO | 晶振 |
| 3 | OSCI | 晶振 |
| 4 | KEY1 | 定時觸發按鍵 |
| 5 | KEY2 | 模式觸發按鍵 |
| 6 | OUT1 | LED輸出，低電平有效 |
| 7 | OUT2 | LED輸出，低電平有效 |
| 8 | GND | 電源負 |
四． 電路圖參考
五． 封裝尺寸圖（SOP-8）
六． 版本說明
| 版本 | 日期 | 描述 |
| EH220223-0087-0159 | 2022/2/28 | V01初版 |
| EH220223-3E47-3F19 | 2022/3/3 | V02 |
