ECH210731-V03-1DB7 八鍵遙控RGBW燈芯片
． 功能說明
供電方式：1.2V鎳氫電池升壓到3.3V。路輕觸開關控制，四路輸出：紅、綠、藍、白。太陽能充電光控功能，白天充電晚上亮。上電工白燈亮，長按3S關機；再短按開機。觸發按鍵閃燈模式如下：
模式(1)：短按1次，7色呼吸漸變，即紅色－－綠色－－藍色—草綠－－-天藍－－-紫紅－－-白色，循環。
模式(2)：再短按1次，紅色。
模式(3)：再短按1次，綠色。
模式(4)：再短按1次，藍色。
模式(5)：再短按1次，白色 。
依次短按循環（1）至（5）種模式。

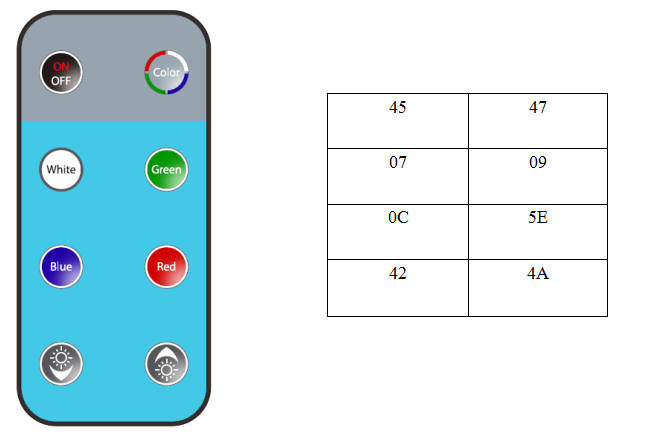

遙控功能說明：
加鍵:增加LED燈亮度，共5檔20－－40－－60－－80－－100。
減鍵:減弱LED燈亮度，共5檔100－－80－－60－－40－－20。
ON/OFF 按鍵:短按開啟LED/短按關閉LED，具有記憶亮度和閃爍模式功能。
Color鍵：7色呼吸漸變。
White鍵：白燈。
Green鍵：綠燈。
Blue鍵：藍燈。
Red鍵：紅燈。
有斷電記憶:記憶亮度和模式，不記憶開關機。關機后經過白天再到晚上燈會自動開啟。
遙控器用戶碼為00FF：
二． 電氣參數（VDD=5.0V TA=25℃）
| 參數 | 符號 | 小值 | 典型值 | 大值 | 單位 | 條件 |
| 工作電壓 | VDD | 2.2 | 3.0 | 5.0 | V |
|
| 工作電流 | IOP |
| 0.5 |
| mA |
|
| 靜態電流 | ISTB |
|
| 5 | uA | VDD=5.0V |
| 驅動電流低電平輸出 | IOL |
| 28.85 | 29.24 | mA | VDD =5V ,VOL =0.5V |
| 驅動電流高電平輸出 | IOH |
| 15.31 | 15.41 | mA | VDD =5V, VOH =4.5V |
| 上拉電阻 | RPH |
| 25 |
| kΩ | 5V |
| 上拉電阻 | RPH |
| 35 |
| kΩ | 3.3V |
| 過VDD限電流 | IVDDmax |
|
| 50 | mA |
|
| 過GND限電流 | IGNDmax |
|
| 50 | mA |
|
| 工作溫度 | TA | -25 | 25 | 85 | ℃ |
|
| 儲存溫度 | Tstg | -40 | 25 | 125 | ℃ |
|
三． 封裝腳位圖（SOP-8）
| 管腳號 | 符號 | 功能描述 |
| 1 | VDD | 電源正 |
| 2 | W | 白燈輸出，高電平有效 |
| 3 | IRGNG | 接收負 |
| 4 | KEY | 觸發開關 |
| 5 | B | 藍燈輸出，高電平有效 |
| 6 | R | 紅燈輸出，高電平有效 |
| 7 | G | 綠燈輸出，高電平有效 |
| 8 | GND | 電源負 |

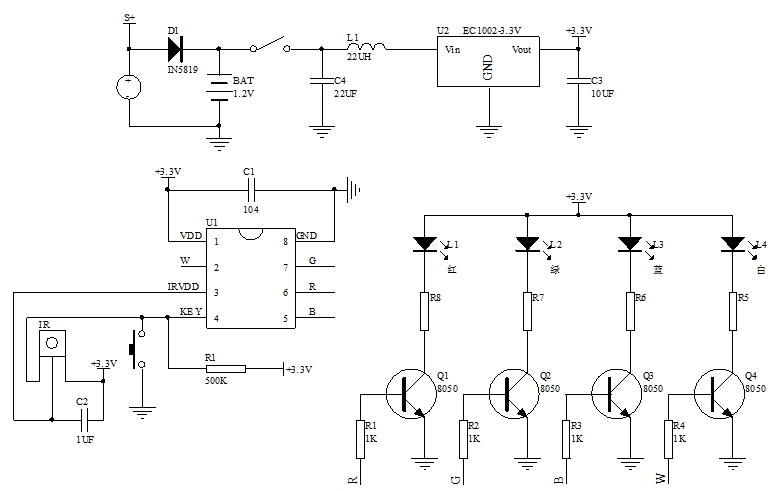

四． 電路圖參考
五． 封裝尺寸圖（SOP-8）
六． 版本說明
| 版本 | 日期 | 描述 |
| ECH210731-31E6 | 2021/7/31 | V01初版 |
| ECH210731-149B | 2021/8/13 | V02改開關機按鍵時間、波形 |
| ECH210731-V03-1DB7 | 2021/8/18 | V03改波形 |
