、功能說明：
四路按鍵輸入控制，兩路電平信號同步輸出:路OUTH高電平輸出、路OUTL低電平輸出，（可二選）。
上電不工作，OUTH為低電平，OUTL為高電平，短按按鍵開始計時OUTH輸出高電平、OUTL輸出低電平，計時結束電平信號翻轉。中途觸發停止計時輸出信號翻轉。
KEY1:短按開啟10定時。
KEY2:短按開啟30定時。
KEY3:短按開啟15定時。
KEY4:短按開啟5定時。
二、電氣參數（VDD=5.0V TA=25℃）
| 參數 | 符號 | 小值 | 典型值 | 大值 | 單位 | 條件 |
| 工作電壓 | VDD | 2.4 | 3.0 | 5.0 | V |
|
| 工作電流 | IOP |
| 1.6 |
| mA | Fcpu=4MHz@HIRC-8M |
| 靜態電流 | ISTB |
| 3 |
| uA | VDD=5V, WDT 開, LVR 關 |
| 驅動電流 | Iol |
|
| 30 | mA | Vol=0.6V |
| 工作溫度 | TA | -10 | 25 | 70 | ℃ |
|
| 儲存溫度 | Tstg | -20 | 25 | 100 | ℃ |
|
三、封裝腳位圖（SOP-8）
| 管腳號 | 符號 | 功能描述 |
| 1 | VDD | 電源正 |
| 2 | KEY1 | 10定時 |
| 3 | KEY2 | 30定時 |
| 4 | KEY3 | 15定時 |
| 5 | OUTL | 信號輸出，低電平有效 |
| 6 | OUTH | 信號輸出，高電平有效 |
| 7 | KEY4 | 5定時 |
| 8 | GND | 電源負 |

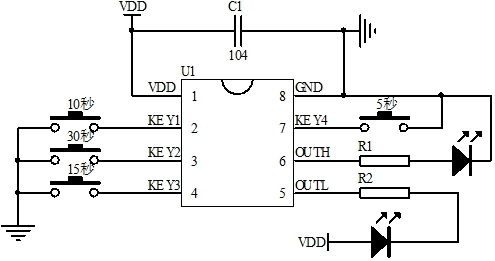

四、電路圖參考
主控接LED應用圖
五、封裝尺寸圖（SOP-8）
六、版本說明
| 版本 | 日期 | 描述 |
| ECH211030-1422-BED7 | 2021/11/5 | V01初版 |
|
|
|
