EC210917-9C841E七鍵遙控定時蠟燭燈芯片
． 功能說明
供電方式：DC3V(AA*2)路紅外遙控輸入控制，路LED輸出。上電工作，蠟燭燈閃法:柔和閃 。有晶振檢測：無晶振或晶振工作不正常時，定時按鍵模式LED無輸出。
上電工作，蠟燭燈閃法:柔和閃 。
遙控功能介紹
OFF鍵：關閉LED和定時。
ON鍵：開啟LED和取消定時。
ON/OFF鍵:按下開，再按關閉，循環。
4H鍵:4-20小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。
5H鍵：5-19小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。
6H鍵：6-18小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。
8H鍵：8-16小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。
按鍵對應編碼（客戶碼：00FF）
| 按鍵 | 編碼 | 按鍵 | 編碼 |
| OFF | 01 | ON | 05 |
| ON/OFF | 0D | 4H | 02 |
| 5H | 06 | 6H | 09 |
| 8H | 0A |
|
|
二． 電氣參數（VDD=5.0V TA=25℃）
| 參數 | 符號 | 小值 | 典型值 | 大值 | 單位 | 條件 |
| 工作電壓 | VDD | 2.2 | 3.0 | 5.0 | V | FINST=1MHz @ I_HRC/4 |
| 工作電流 | IOP |
| 0.5 |
| mA |
|
| 靜態電流 | ISTB |
|
| 2 | uA | FLOSC=32KHz @ I_LRC/4 |
| 驅動電流低電平輸出 | IOL |
| 13 |
| mA | VOL=1.0V |
| 驅動電流高電平輸出 | IOH |
| -11 |
| mA | VOH=2.0V |
| 工作溫度 | TA | -10 | 25 | 85 | ℃ |
|
| 儲存溫度 | Tstg | -25 | 25 | 125 | ℃ |
|
三． 封裝腳位圖（SOP-8）
| 管腳號 | 符號 | 功能描述 |
| 1 | VDD | 電源正 |
| 2 | OSCO | 晶振 |
| 3 | OSCI | 晶振 |
| 4 | NC | 懸空 |
| 5 | OUT | LED輸出，低電平有效 |
| 6 | P11 | 紅外接收頭正 |
| 7 | IR | 紅外接收信號輸入 |
| 8 | GND | 電源負 |

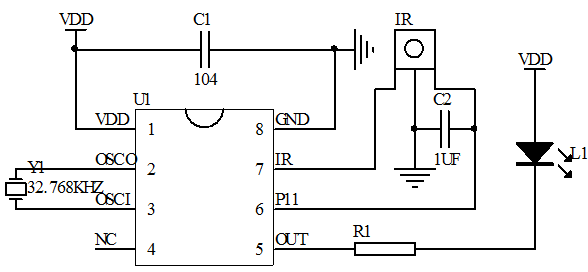

四． 電路圖參考
五． 封裝尺寸圖（SOP-8）
六． 版本說明
| 版本 | 日期 | 描述 |
| EC210917-F1AE7A | 2021/9/27 | V01初版 |
| EC210917-9C841E | 2021/10/11 | V02 |
