　如何檢測網絡變壓器中T3(A)線圈的電感

　　早期的網絡變壓器是由一個磁環上繞制的兩個線圈的T件組成的，其中與網卡上芯PIN相連接的一個稱為初級線圈，另一個與非屏蔽雙絞線相連接的稱為次級線圈，為了抑制共模電磁干擾，近期的網絡變壓器中又增加了K件(扼流圈)和A件(自耦變壓器)。K件和A件是由在另外兩個磁環上各繞兩個線圈組成的元件。

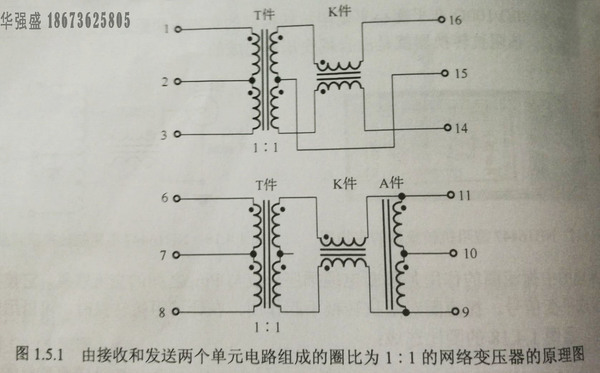

　　圖1.5.1所示為一個典型的由接收和發送兩個單元電路組成的圈比為1:1的網絡變壓器的原理圖，圖中上面為接觸單元電路，下面為發送單元電路。下面分別介紹接收和發送兩個單元電路，各pIn腳之間的電感，與其內部的T件K件和A件電感的關系。…

　　繞在磁環上，線圈電感的表達式

　　根據電磁學，繞在磁環上線圈電感L的公式為

　　L =Ψ/I

　　式中I為流過線圈的電流，Ψ為電流與線圈教練的磁通，再忽略漏磁通的條件下，繞在磁環上的線圈電感L又可表示成

　　L=μe(NNS /L)

　　式中，μe為磁環的有效磁導率，N為線圈的匝數，s為磁環的橫截面積，L為磁路長度，一般情況下網絡變壓器采用磁環的μe很大，磁環上某一匝線圈上電流產生的磁通絕大部分都穿過磁環上的其他線圈，漏磁通極小，可以忽略，因而式1.5.2的精確度很高。

　　如何檢測網絡變壓器中TS(A)環線圈電感

　　圖1.5.6發送單元電路PIN6-PIN8之間的電感L6-8與PIN9-PIN11之間的電感L9-11相等

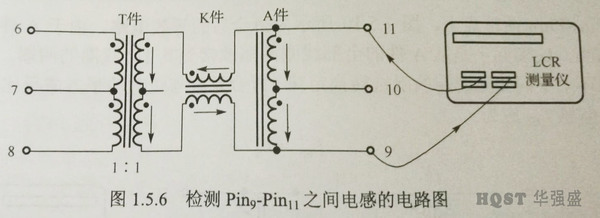

　　圖1.5.6所示為檢測發送單元PIN9-PIN11之間的電感L9-11的電路圖，從圖中可以看出，次級側所有線圈都有檢測電流通過。

　　檢測電流通過T件次級上下兩個線圈和通過A件上下兩個線圈時，其方向相同。因而它]們的電感可按式1.5.2算出。計算時式1.5.2中的線圈匝數N為他們上下兩個線圈匝數之和。

　　檢測電流通過K件上下兩個線圈時，其方向相反。K件呈現的電感為0，可以用兩根短導線代替其上下兩個線圈。代替后，T件次級全部線圈的電感LS與自藕變壓器全部線圈的電感LA處于并聯狀態，按照兩電感并聯值的公式，L_9-11可寫成

L_9-11=(L_S*L_A)/(L_S+L_A)

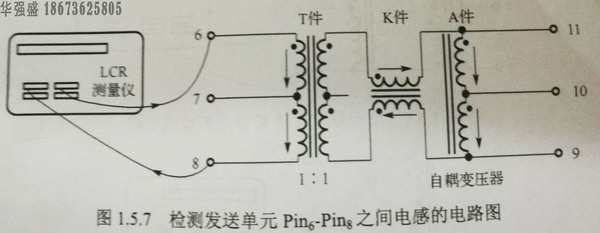

　　圖1.5.7所示為檢測發送單元PIN6-PIN8之間的電感L6-8的電路圖，從圖中可以看出，T件初級線圈、K件和A件各線圈中都有檢測電流通過。

　　從圖1.5.7中電流的方向，可以看出K件上下兩個線圈中的電流的方向相反，K件呈現的電感為0，也可以用兩根短導線代替其上下兩個線圈。代替后，A件的電感LA將直接連接到T件的次級線圈上。由于T件初、次級線圈的圈比為1：1，折算系數為1，可將A件的電感LA直接折合到pIn6-PIN8之間。

　　這樣，圖1.5.7所示的電路檢測到的電感，實際上是T件初級全部線圈電感Lp與A件全部線圈電感LA的并聯值，也是次級全部線圈電感LS與A件全部線圈電感LA的并聯值，因為Lp與Ls相等。

　　(5)PIN7-PIN8之間的電感L7-8與PIN9-PIN10之間的電感L9-10相等

　　圖1.5.8所示為檢測發送單元PIN9-PIN10之間的電感L9-10的電路.。根據上面的討論，由于K件呈現的電感為0，可用兩根短導線代替它的兩個線圈，除1.5.9是代替后的檢測電路。

　　LS又可從A件的全部線圈兩端等效地折合其上下邊的一個線圈的兩個端點上，即折合到PIN9-PIN10的兩端點上。圖1.5.10所示為折合的等效電路。由于A件兩個線圈的匝數相等，LS實際是從A件的全部線圈兩端改接到其1/2線圈的兩端。按照跨接在同一磁環上不同線圈兩端的阻抗轉換定律(折合系數與匝數的平方成反比)，則折合的等效電感LES應為

　　L_ES=L_S/4

　　從圖1.5.10可以看出，圖1.5.8所示檢測電路檢測到的電感實際是A件下邊線圈的電感L_EA與L_ES的并聯值。

　　A件下邊線圈的匝數是其全部線圈匝數的一半，根據式1.5.2，其電感LEA與整個A件的電感LA的關系式為

L_EA=L_A/4

　　按照并聯電感的公式，L9-10可寫成

L_9-10=(L_ES*L_EA)/(L_ES+L_EA)

　　將式1.5.4的LES式1.5.5的LEA代入式1.5.6中得到

L_9-10=(L_S*L_A)/(4*(L_S+L_A))

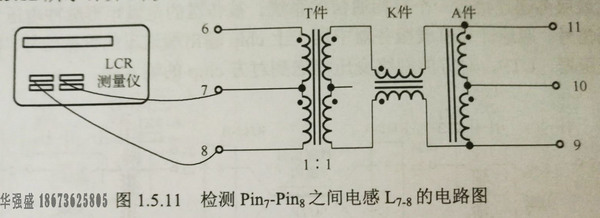

　　除1.5.11所示檢測發送單元PIN7-PIN8之間的電感L7-8的電路圖

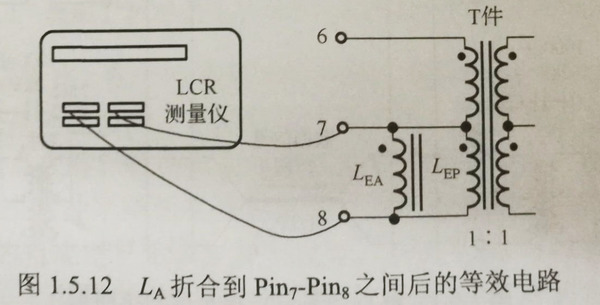

　　同樣，可用短導線代替圖1.5.11中的K件，也可將跨接在T件次級全部線圈兩端的自耦變壓器的電感LA等效的折合到T件初級下面的線圈的兩端。代替、折合后，可得到圖1.5.12所示計算L7-8的等效電路。

　從等效電路中可以看出電橋檢測的實際上是LEA 與LEP的并聯值，并且LEA=LA/4，LEP=LP/4，按照計算并聯電感的公式L7 - 8可寫成：

　　比較式1.5.7與式1.5.8，它們的差別只是：式1.5.7中的變量為Ls式1.5.8中的變量為Lp，由于T件初級線圈的匝數與次級線圈的匝數相等，所以LS-Lp相等，因此L7-8與L9-10相等。
