高頻直流高壓發生器
點擊次數：203發布時間：2011/5/11 10:20:35
更新日期：2025/5/16 10:12:18
所 在 地：中國大陸
產品型號：KEZGF-C型系列
相關標簽：直流高壓發生器
優質供應
詳細內容

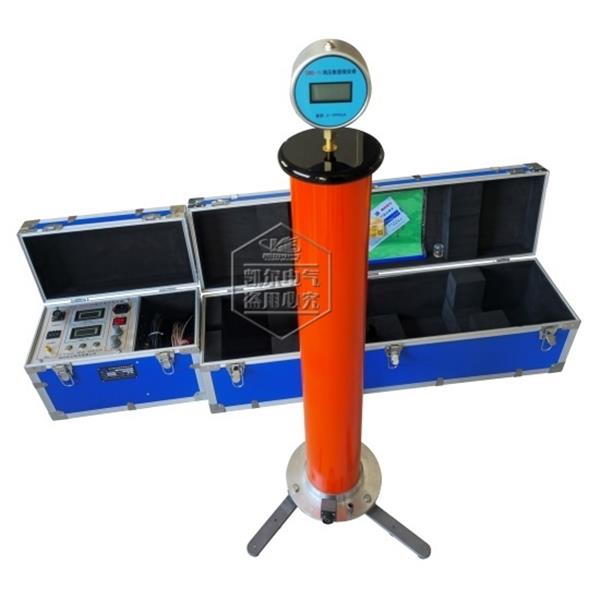

KEZGF-C型系列高頻直流高壓發生器
、產品概述:
KEZGF-C型系列高頻直流高壓發生器是根據電力行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求，新研究、設計、制造。
KEZGF-C型系列高頻直流高壓發生器是根據電力行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求，新研究、設計、制造。
本系列便攜式直流高壓發生器，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是當非常理想的換代產品。
KEZGF-C型系列高頻直流高壓發生器采用高頻倍壓電路，率先應用新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損環。
二、產品特點:
1、體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是當非常理想的可靠產品。
2、采用穩定工藝制造，率先應用新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波汶系數更小。
3、準確度高、測量準確。電壓、電流均為數字顯示，電壓分辨率為0.1kv，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
4、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節度優于0.1％，電壓、電流測量誤差小于1.0％，脈動因數優于0.5％。
5、負性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
6、增設了75％VDC-1mA的功能，做氧化鋅避雷器測量帶來很大的方便。輕輕按無須計算。本儀器控制箱上有75％的電壓功能鍵，在做避雷器氧化鋅試驗時，當電流升到1000uA時，就打開0.75的按鈕，這時，電壓表、電流表所顯示的值就是75％的數據，做完后應立即將升壓的旋鈕回到零位上，同時，將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它試驗。
7、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操用更隨意，顯示數值單位為kv。
8、倍壓筒可分節結構，現場使用，靈活方便，機多用，經濟實惠。
9、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
三、產品規格:
KEZGF-C型系列高頻直流高壓發生器采用高頻倍壓電路，率先應用新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損環。
二、產品特點:
1、體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是當非常理想的可靠產品。
2、采用穩定工藝制造，率先應用新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波汶系數更小。
3、準確度高、測量準確。電壓、電流均為數字顯示，電壓分辨率為0.1kv，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
4、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節度優于0.1％，電壓、電流測量誤差小于1.0％，脈動因數優于0.5％。
5、負性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
6、增設了75％VDC-1mA的功能，做氧化鋅避雷器測量帶來很大的方便。輕輕按無須計算。本儀器控制箱上有75％的電壓功能鍵，在做避雷器氧化鋅試驗時，當電流升到1000uA時，就打開0.75的按鈕，這時，電壓表、電流表所顯示的值就是75％的數據，做完后應立即將升壓的旋鈕回到零位上，同時，將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它試驗。
7、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操用更隨意，顯示數值單位為kv。
8、倍壓筒可分節結構，現場使用，靈活方便，機多用，經濟實惠。
9、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
三、產品規格:
| 規 格技術參數 | 60/2 | 100/2 | 120/2 | 160/2 | 180/2 | 200/2 | 250/2 | 100/200 3/2 | 200/300 3/2 | 其它 等 |
| 輸出電壓kV | 60 | 100 | 120 | 160 | 180 | 200 | 250 | 100/200 | 200/300 | 600～800kV等合同定做。 |
| 輸出電流mA | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3/2 | 3/2 | |
| 輸出功率W | 120 | 200 | 240 | 320 | 360 | 400 | 500 | 400 | 600 | |
| 充電電流mA | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 4.5/3.0 | 4.5/3.0 | |
| 機箱重量kg | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.4 | 4.5 | 4.5 | 8.1 | |
| 倍壓筒高 | Φ80 ×500 | Φ80 ×620 | Φ80 ×770 | Φ80 ×770 | Φ110 ×770 | Φ110 ×770 | Φ110 ×820 | Φ110 ×800 | Φ110 ×1350 | |
| 倍壓重量kg | 6.3 | 6.8 | 6.8 | 7.2 | 7.2 | 7.2 | 7.6 | 7.5 | 12.6 | |
| 高壓性 | 負電壓性,零電壓?jiǎn)?dòng),連續可調。 | |||||||||
| 工作電源 | AC 220V±10％;50Hz | |||||||||
| 電壓測量誤差 | 1.0％（滿度）±1個字，分辨率0.1％kV | |||||||||
| 電流測量誤差 | 1.0％（滿度）±1個字，分辨率0.1％uA | |||||||||
| 過壓整定誤差 | ≤1.0％ | |||||||||
| 0.75切換誤差 | ≤0.5％ | |||||||||
| 波紋系數 | ≤1.0％ | |||||||||
| 電壓穩定度 | 隨機波動,電源電壓變化±10％時≤0.5％ | |||||||||
| 工作方式 | 間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘 | |||||||||
| 環境溫度 | -20℃～55℃ | |||||||||
| 相對濕度 | 當溫度為25℃時，不大于80％（無凝露） | |||||||||
| 海拔高度 | 5000米以下 | |||||||||
