SCS10-PEC光電化學電池量子效率測試系統

全新的光電化學電池檢測系統，用于測量光電化學太陽能電池量子效率IPCE 和伏安特性曲線等參數，測量過程自動完成，使用簡單方便。

■ 獨特的雙光源入射光路設計，幾乎滿足所有光電化學測試。

規格參數
主型號SCS10-PEC
光譜范圍300-1100nm連續可調
光功率＞400μW/cm2 （@400-800nm，3mm光闌）
單色光斑大小直徑1-12mm可調，
白光光源模擬太陽光光源ABA級
光斑大小1-20mm可調
系統不穩定性≤1.5%
系統測試電流不準確性≤2%
系統不重復性≤1%
部件配置
電化學工作站：
電化學工作站是一種以電化學方法對化學體系進行研究的儀器，將恒電位儀、恒電流儀和電化學交流阻抗分析儀有機的結合，既可以做三種基本的常規實驗，也可以做基于這三種基本功能的程式化實驗。在實驗中，既能檢測電池電壓、電流、容量等基本參數，又能檢測體現電池反應機理的交流阻抗參數， 從而完成對多種狀態下電池參數的跟蹤和分析。
該電化學工作站可擴展微電流功能（ 分辨率為1pA）, 大電流功能（1A/12V） 等。該系統選用計時電流法采集不同波長光照下被測電極產生的電流信號。該系統還可以支持多種電化學工作站，歡迎洽詢。
■ 電位范圍±5V
■ 電位分辨率10uV
■ 電位零誤差<100uV
■ 全電位范圍控制誤差 < 1mV
■ 電流測量精度<0.1%
■ 電流分辨率 100pA
■ 電流范圍±50nA~±5mA
■ 電化學工作站可擴展微電流功能（分辨率為1pA）, 大電流功能（1A/12V）, 多通道功能等。
■ 可以測量的*小光電轉換效率為0.5%（樣品面積直徑大于3mm）
電化學電池專用電解池：
■ 體積：53*53*53mm3
■ 材料：石英玻璃
■ 對電極：Pt片（其他電極可以定制）
■ 參比電極：Ag/AgCl
■ 工作電極面積：*大30*45mm2
光電化學測試專用樣品室
■ 采用粗調細調相結合三維調整機構使電解池位置的調節更方便快速。
■ 方便的電解池固定方法，可滿足不同類型電解池的固定；
■ 獨特的雙光源入射光路設計，幾乎可以滿足所有的光電化學的測試；
■ 獨特外光路設計，測試光斑為平行和匯聚兩種模式可選，配合可調光闌實現對測試光斑大小的控制；
■ 可以配合兩電極、三電極等不同測試體系下電極的連接；
■ 信號屏蔽功能，可以配合工作站的屏蔽線使用有效降低系統的噪聲。
應用實例

WO3（三氧化鎢）IPCE測量
■ 工作電極——WO3
■ 對電極——Pt電極
■ 參比電極啊——AgCl電極
■ 電解液——0.2Mol Na2SO4溶液

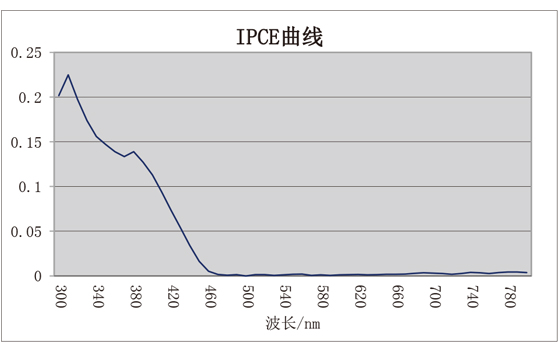

測試曲線：

分析：WO3的能隙為2.7eV，對應截止波長約為460nm。

TiO2（二氧化鈦）
■ 工作電極——TiO2
■ 對電極——Pt電極
■ 參比電極——AgCl電極
■ 電解液——0.5mol/L Na2SO4溶液

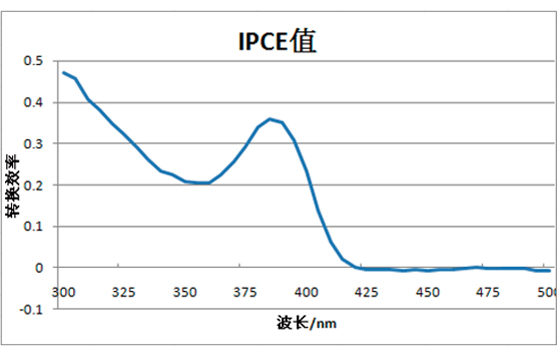

測試曲線：

分析：TiO2的能隙為3.2eV，對應截止波長約為388nm。
