DCS540光學斬波器

產品介紹
    DCS540 光學斬波器是一款精密的光學設備，采用了 PID 控制精準地驅動電機并提供穩定的參考輸出信號。DCS540 由主機箱、斬波機械和連接線三大部分組成。其中，主機箱是電子控制系統。斬波機械包含了斬波座和斬波葉片等部分，實現斬波動作。主機箱通過連接線控制電機和讀取電機轉速。

    DCS540 通過一個 320*240 像素的液晶顯示器來控制和設置斬波器的功能，配合前面板的控制旋鈕（右側旋鈕），通過旋轉和按下操作即可實現全部功能。DCS540 可以通過使用不同的葉片來改變斬波頻率的范圍。本產品的標準配置是 10 孔葉片，對應的參考輸出信號范圍是20Hz~1000Hz，可擴展至1 Hz ~ 5 KHz斬波頻率。
特點：
■  1 Hz ~ 5 KHz斬波頻率    ■  TTL/COMS電平輸入輸出  ■  2.4 英寸液晶顯示
■  單光電編碼器旋鈕操作    ■  開放式葉片            ■  配上位機控制軟件
主要參數
頻率范圍                 20 ~ 1 KHz（ 10孔，標配）
DCS540-01（ 2孔）        1 ~ 99 Hz
DCS540-02 （ 10孔）      20 ~ 1 KHz，標配
DCS540-03 （ 15孔）      30 ~ 1.5 KHz
DCS540-04 （ 30孔）      60 ~ 3 KHz
DCS540-05 （ 60孔）     120 ~ 5 KHz
DCS540-06 （內5外7孔）  內:10~500 Hz外:14~700Hz
頻率穩定性              250ppm/℃
頻率漂移                <1%




顯 示
顯示屏 2.4 英寸，320*240 液晶顯示
頻率顯示格式 *大6位顯示

輸入輸出
輸入輸出連接器 BNC
輸入兼容性 標準TTL/COMS電平
輸入電壓范圍 0 ~ 5 V
輸入高電平 > 3.6 V
輸入低電平 < 0.4 V
輸出兼容性 標準TTL/COMS電平
輸出*小負載 500 Ω

接 口
RS-232轉USB
RS-232轉USB接口控制和讀 取儀器參數及數據

外形尺寸
寬度 206mm
深度 150mm
高度 70mm

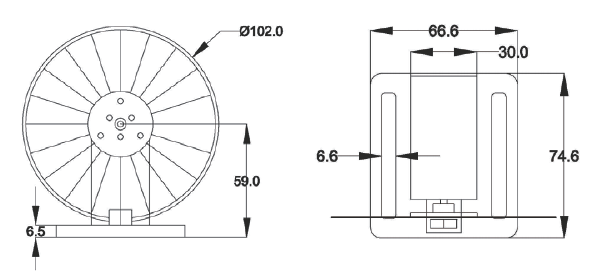

斬波片機械尺寸圖
