DY-CF/GCF 時間程序PID調節儀表
點擊次數：971發布時間：2021/10/22 21:16:25
更新日期：2021/10/22 21:16:25
所 在 地：中國大陸
產品型號：DY-CF/GCF
優質供應
詳細內容
DY-CF/GCF 時間程序PID調節儀表
主要特點
新增閥位跟蹤功能，手動操作時調節輸入自動跟蹤閥位輸入，只具有后備手操作用。

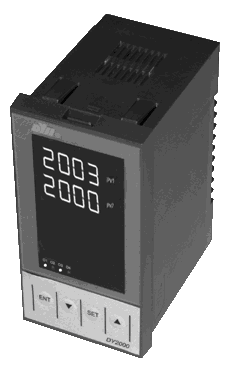

儀表外形
型 譜
型 譜 | 說 明 | |||||||||
DY | 大延牌智能型儀表 | |||||||||
| 2 | SMT+開關電源（AC:85V-265V 50/60Hz） | ||||||||
| 1 | 寬×高×深：（160×80×115） mm | ||||||||
2 | （80×160×115） mm | |||||||||
6 | （96×48×112） mm | |||||||||
7 | （72×72×100） mm * | |||||||||
8 | （48×96×112） mm | |||||||||
9 | （96×96×112） mm | |||||||||
| CF | 時間程序PID調節帶閥位跟蹤 | ||||||||
| GCF | 時間程序PID調節帶閥位跟蹤+雙光柱 * | ||||||||
| V | 調節器（1~5）V標準電壓輸出（04） | ||||||||
I | 調節器（4~20）mA標準電壓輸出（04） | |||||||||
S | 調節可控硅過零控制輸出（04） | |||||||||
W | 調節PWM調寬電壓輸出（DC20V、20mA）（04） | |||||||||
R | 調節PWM調寬繼電器輸出 | |||||||||
| 0 | 無輸出 | ||||||||
1 | 報警（02）+報警（03） | |||||||||
2 | （4~20）mA變送輸出（02）+報警（03） | |||||||||
6 | （1~5）V變送輸出（02）+報警（03） | |||||||||
9 | 用戶特殊要求的輸出 | |||||||||
| 6 | 閥位信號：（4~20）mA | ||||||||
8 | 閥位信號：（1~5）V | |||||||||
| 0 | 輸入信號類型由用戶自由選擇，出廠時設定在（1~5）V | ||||||||
1 | 適配K、B、J、E、T、S、R熱電偶 | |||||||||
2 | 適配Pt100、Cu50熱電阻 | |||||||||
3 | 適配霍爾變送器mV量程自由設定 | |||||||||
4 | 適配遠傳壓力表（30~350）歐量程自由設定 | |||||||||
6 | 適配（4~20）mA輸入，量程自由設定 | |||||||||
8 | 適配（1~5）V輸入，量程自由設定 | |||||||||
9 | 用戶特殊要求的分度號 | |||||||||
|
| 缺省AC220V供電 | ||||||||
D | DC24V供電 | |||||||||
|
| 缺省為無附加DC24V饋電電源輸出 | ||||||||
P | 附加DC24V饋電電源輸出 | |||||||||
*（72×72×100）mm規格，訂貨時請向廠家咨詢。
*報警（02）、報警（03）用戶可自行組態為上限報警或下限報警。
*雙光柱的儀表僅有兩種外形尺寸：（160×80×115）mm （80×160×115）mm
*特殊要求請與廠家聯系。
儀表接線圖
輸入接線圖—（160×80×115）mm、（80×160×115）mm、（96×96×112）mm、（96×48×112）mm、（48×96×112）mm
輸出接線圖—（160×80×115）mm、（80×160×115）mm、（96×96×112）mm、（96×48×112）mm、（48×96×112）mm
