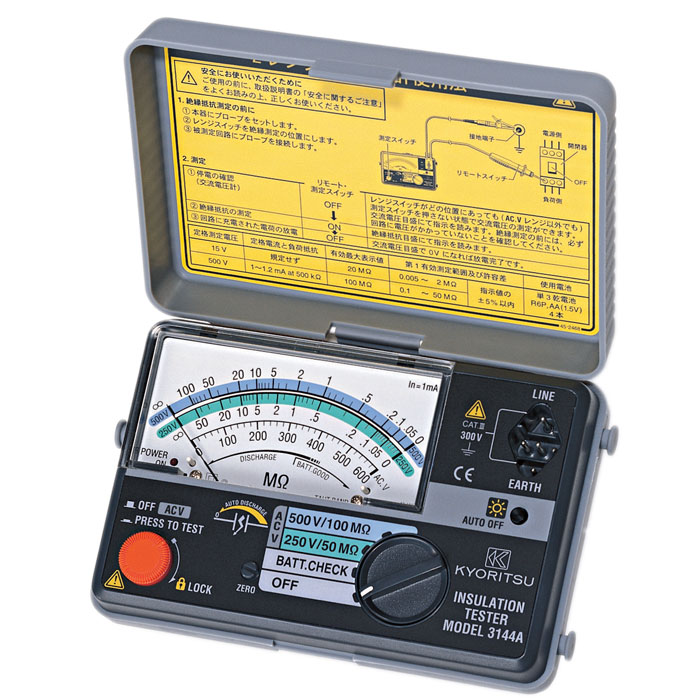

絕緣電阻測試儀 > MODEL 3144A/3145A/3146A/3147A/3148A/3161A
點擊次數：972發布時間：2018/10/11 14:43:19
更新日期：2021/10/8 9:27:43
所 在 地：中國大陸
產品型號：MODEL 3144A/3145A/3146A/3147A/3148A/3161A
相關標簽：絕緣電阻測試儀
優質供應
詳細內容
| | MODEL3144A | MODEL3145A | MODEL3146A | ||||
| 絕緣抵抗計 | 額定測定電壓 | 250V | 500V | 125V | 250V | 50V | 125V |
| 有效顯示值 | 50MΩ | 100MΩ | 20MΩ | 50MΩ | 10MΩ | 20MΩ | |
| 中間值 | 1MΩ | 2MΩ | 0.5MΩ | 1MΩ | 0.2MΩ | 0.5MΩ | |
| 第1有效測定范圍 | 0.05MΩ ~20MΩ | 0.1MΩ ~50MΩ | 0.02MΩ ~10MΩ | 0.05MΩ ~20MΩ | 0.01MΩ ~5MΩ | 0.02MΩ ~10MΩ | |
| （*1）標準狀態精確度 | 顯示值的±5% | ||||||
| 第2有效測定范圍 | 除了0和∞刻度的第1有效測定范圍以外的刻度 | ||||||
| （*1）標準狀態精確度 | 顯示值的±10% | ||||||
| 0和∞刻度的精確度 | 刻度的0.7%以下 | ||||||
| 開放回路電壓 | 額定測定電壓值的1.2倍以下 | ||||||
| 額定測定電流 | 連接額定測定電壓×1000Ω的數值的試驗電阻時,1mA 0~+20%以內 | ||||||
| 短路電流 | 2.2mA DC以內 | ||||||
| 電壓計 | 測定范圍 | AC0~600V | AC0~300V | ||||
| 精確度 | 刻度值的±3% | ||||||
| 安全規格 | IEC61010-1 CAT.III 300V CAT II 600V | ||||||
| 耐電壓 | AC3,700V/1分鐘 | ||||||
| 防塵防水 | IP40 | ||||||
| 使用電池 | 單3干電池R6P（1.5V）×4 | ||||||
| 外形尺寸 | 90（L）×137（W）×40（D）mm | ||||||
| 重量 | 約340g（含電池） | ||||||
| （*2）各范圍可測試次數 試驗電阻 | 1100次以上 | 800次以上 | 1300次以上 | 1100次以上 | 1300次以上 | 1300次以上 | |
| 0.25MΩ | 0.5MΩ | 0.125MΩ | 0.25MΩ | 0.05MΩ | 0.125MΩ | ||
| 附件 | 7149A（遠程開關測試探棒組合），單3干電池R6P（1.5V）×4，9123（肩帶），使用說明書 | ||||||
| 可選件 | 7116（高處測試探棒組合），8016（鉤形金屬頭） | ||||||
| | MODEL3147A | MODEL3148A | MODEL3161A | ||||
| 絕緣抵抗計 | 額定測定電壓 | 125V | 500V | 100V | 250V | 15V | 500V |
| 有效顯示值 | 20MΩ | 100MΩ | 20MΩ | 50MΩ | 20MΩ | 100MΩ | |
| 中間值 | 0.5MΩ | 2MΩ | 0.5MΩ | 1MΩ | 0.05MΩ | 2MΩ | |
| 第1有效測定范圍 | 0.02MΩ ~10MΩ | 0.1MΩ ~50MΩ | 0.05MΩ ~10MΩ | 0.05MΩ ~20MΩ | 0.005MΩ ~2MΩ | 0.1MΩ ~50MΩ | |
| （*1）標準狀態精確度 | 顯示值的±5% | ||||||
| 第2有效測定范圍 | 除了0和∞刻度的第1有效測定范圍以外的刻度 | ||||||
| （*1）標準狀態精確度 | 顯示值的±10% | ||||||
| 0和∞刻度的精確度 | 刻度的0.7%以下 | ||||||
| 開放回路電壓 | 額定測定電壓值的1.2倍以下 | ||||||
| 額定測定電流 | 連接額定測定電壓×1000Ω的數值的試驗電阻時,1mA 0~+20%以內 | ||||||
| 短路電流 | 2.2mA DC以內 | ||||||
| 電壓計 | 測定范圍 | AC0~600V | AC0~300V | AC0~600V | |||
| 精確度 | 刻度值的±3% | ||||||
| 安全規格 | IEC61010-1 CAT.III 300V CAT II 600V | ||||||
| 耐電壓 | AC3,700V/1分鐘 | ||||||
| 防塵防水 | IP40 | ||||||
| 使用電池 | 單3干電池R6P（1.5V）×4 | ||||||
| 外形尺寸 | 90（L）×137（W）×40（D）mm | ||||||
| 重量 | 約340g（含電池） | ||||||
| （*2）各范圍可測試次數 試驗電阻 | 800次以上 | 500次以上 | 1300次以上 | 1100次以上 | 700次以上 | 700次以上 | |
| 0.125MΩ | 0.5MΩ | 0.1MΩ | 0.25MΩ | 0.015MΩ | 0.5MΩ | ||
| 附件 | 7149A（遠程開關測試探棒組合），單3干電池R6P（1.5V）×4，9123（肩帶），使用說明書 | ||||||
| 可選件 | 7116（高處測試探棒組合），8016（鉤形金屬頭） | ||||||
（*1） 標準狀態如下：
周圍溫度：23±5 ℃ 相對濕度：45~75%
水平位置（傾斜度5度以下）
外部磁場僅為地磁場 電池電壓：電池有效范圍
（*2） 標準狀態時使用單3錳電池5秒ON，25秒OFF的頻率反復測試，統計在電池有效范圍內的測試次數。
