外測法水壓測試機鋼瓶檢測線 各種壓力容器檢測線
| 型號： | |
|---|---|
| 產品別名： | 用途： |
| 適用行業： | 產品用途： |
| 規格： |

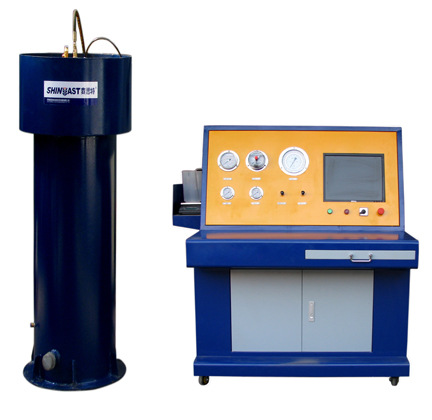

QSW-2型計算機控制外測法水壓測試機
QSW-2型氣瓶外測法水壓測試機，其設計、制造依據為國家標準GB/T9251-1997《氣瓶水壓試驗方法》及美國DOT標準（參考），能夠?qū)Σ煌?guī)格的氣瓶進行外測法水壓試驗，具有以下突出性能：
★采用稱重法自動讀取空瓶重量、瓶加水重量，自動計算容積；
★采用流量計控制，自動加水；
★水套部分采用氣缸自動壓緊密封，測試瓶瓶口采用我公司－－-內漲式高壓自密封快速瓶口接頭密封；
★采用計算機自動控制氣瓶水壓試驗；
★自動采集水量（變形值）、壓力、時間數據組并保存；
★在試驗過程中，動態顯示時間/水量曲線、時間/壓力曲線、水量/壓力曲線；
★自動計算測試氣瓶殘余變形率及判定試驗結果，并將所有試驗數據自動保存；
★自動生成水壓試驗報告（EXCEL格式）；
★試驗數據**保存，可隨時根據相關氣瓶數據（如試驗日期、瓶號、批號等）查詢?cè)囼?yàn)過程、結果，重新生成試驗報告等。
主要技術參數：
1、適應氣瓶范圍：
1.1 氣瓶直徑: ?219～?425mm
1.2 氣瓶長度: 650～2000m
2、工作介質水
3、設計壓力 50MPa
4、測試壓力 0～45MPa（具體參數根據雙方合同規定）
5、測試效率 15～20只/小時（1臺主機，兩個水套，以80L氣瓶為例）
6、試驗壓力控制精度≤0.06MPa
7、水量測量精度≤0.1g
8、氣源壓力 0.6 MPa 耗氣量≈1.5 m3/min
9、電源電壓 AC220V
結構及配置：
| 序號 | 名稱 | 數量 | 備注 |
| 1 | 氣瓶夾持翻轉機 | 2臺 | 1工位 |
| 2 | 氣瓶自動灌shui裝置 | 1套 | 注水快速接頭1套,可以設定灌shui量。 |
| 3 | 氣瓶稱重裝置 | 1套 | 有線吊秤，數據可直接供主機采集 |
| 4 | 氣瓶外測法水壓測試機 | 1臺 | |
| 4.1 | 測試控制系統 | 1套 | 研華工控機、液晶顯示器、鼠標、鍵盤， 西門子PLC S7、通訊模塊、通訊電纜 系統軟件 |
| 4.2 | 氣驅液泵 | 1套 | |
| 4.3 | 美國產壓力傳感器 | 1只 | |
| 4.4 | 德國產高壓球閥 | 1套 | |
| 4.5 | 德國產中壓球閥 | 5套 | |
| 4.6 | 臺灣產電磁閥 | 5只 | |
| 4.7 | 鋼制水套 | 2套 | |
| 4.8 | 水套蓋 | 2個 | |
| 4.9 | 主機柜 | 1套 | |
| 4.10 | 美國產電子天平 | 1套 | JJ500 |
| 4.11 | 液壓管閥系統 | 1套 | |
| 4.12 | 氣控系統 | 1套 | |
| 4.13 | 電控系統 | 1套 | |
| 5 | 氣瓶懸掛吊裝裝置 | 1套 | 含支架、導軌、環鏈電動葫蘆 |
| 6 | 氣瓶倒水機 | 1臺 |
