產品優勢
(1). 測量速度快，能在3內完成512個以內的尺寸測量及公差的評價，效率是傳統二次元影像測量儀的數十倍；
(2). 避免了因測量行程增大而受到影響阿貝誤差。重復測量精度高，解決了同個產品反復測量數據致性差的現象；
(3). 儀器結構簡單，不需要位移標尺光柵尺，在測量過程中也不需要移動工作臺，所以儀器的穩定性能很好；
(4). 由于精度標尺是CCD相機的像素點，而像素點是不會隨時間變化，也不會受到溫濕度的影響，所以儀器的精度比較穩定，且可以通過軟件實現測量精度自動校準。

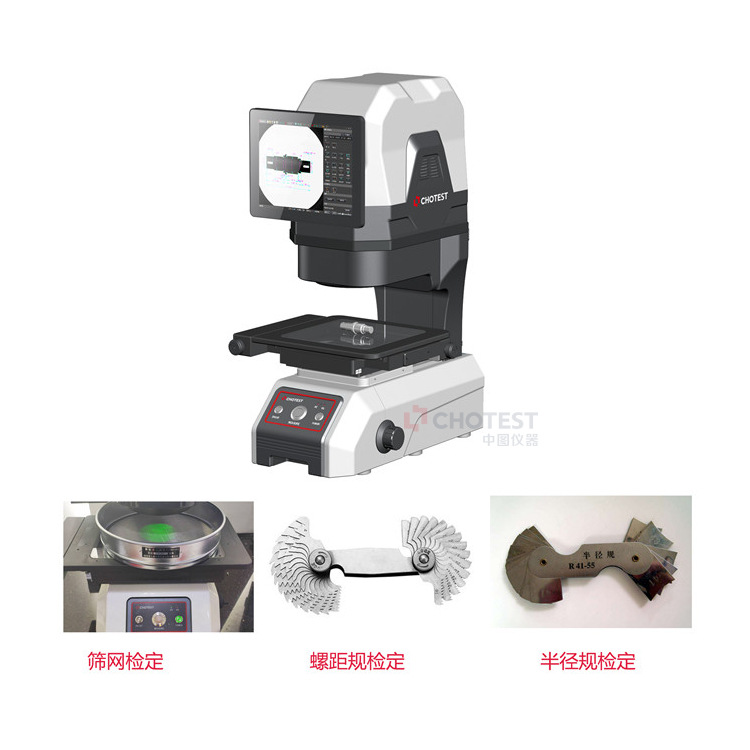

中圖儀器VX3000中圖閃測儀測量過程中可以任意擺放產品，無需夾具定位，儀器自動識別，自動匹配模板，多可同時測量512個部位。可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、鐘表等域。

測量功能
1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、近點等。
2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
3.構建特征：交點、中心點、值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。
4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。
5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。
6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
7.支持公差批量設置、比例等劃分、顏色自定義管理。

技術參數

產品型號：VX3000系列
產品名稱：閃測儀
圖像傳感器：500萬像素CMOS
照明系統：落射系統：四分割照明（白光），透射系統：遠心透過照明（綠色）
視場：200×200mm
重復精度：1μm/±2μm
測量精度：無拼接：±2μm，有拼接：±(4+0.02L)μm
測量軟件：VisionX
顯示分辨率：0.1μm
X移動范圍：110mm/210mm，座標臺承重5㎏
Z向移動范圍：35mm/75mm（電動）
主要特點：測量速度快、準確致、簡單輕松、自動報表
生產企業：深圳市中圖儀器股份有限公司
注釋：更多詳細產品信息，請聯系我們獲取

中圖儀器VX3000中圖閃測儀設備屬于精密測量儀器，對使用環境和安裝有嚴格要求，為確保設備的正常使用，質保期內未經供方允許，客戶不得擅自進行設備的搬遷、拆解和改裝，因客戶以上行為而造成的切不良后果，將由客戶自行承擔。
